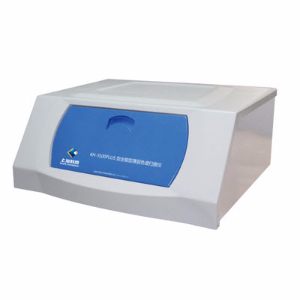

KH-3500Plus型全能型薄層色譜掃描儀，集成了全自動薄層色譜掃描儀、自動條帶點樣儀、薄層圖像分析系統，并極大提升了工作站的控制功能，可控制全自動展開儀、全自動定量噴霧系統、薄層浸入衍生化器等薄層色譜周邊儀器，可完成全自動化的薄層色譜分析過程。硬件、軟件已經**優于進口產品，是全球**的薄層色譜掃描儀，是科研機構的**選。

KH-3500Plus主要特點：

1、采用了全自動二維狹縫，可調節掃描光斑大小，為國際**創；

2、可以進行沿X軸、Y軸兩個方向的二維掃描，為國際**；

3、全球**家使用24位A/D數模轉換器的薄層色譜掃描儀，信號處理精度、掃描精度大大提高；

4、測量室?guī)в?/span>254nm、365nm、白光觀察燈,為國際**；

5、波長范圍為190 nm~1000 nm，是波長范圍*寬的薄層色譜掃描儀；

6、具有強大的熒光分析功能，*多可以安裝12片濾光片；

7、三維顯示成為標配，可極大增強比較功能；

8、用戶可選擇英文界面與電子簽名、21CFR Part11及3Q認證；

9、將薄層圖像分析軟件列為標配；

10、帶有薄層點樣軟件，可自動條帶點樣，使定量更精確；

11、具有圖像軌跡跟蹤功能，便于軌跡校正；

12、中藥指紋圖譜功能列為標配，具有強大的聚類分析功能；

KH-3500Plus主要優點：

1、儀器具有光電與圖像兩個檢測器，可同時得到掃描與圖像數據，**；

2、可用圖像指導薄層色譜掃描，自動進行軌跡追蹤，速度更快，結果更準；

3、掃描速度快，定量準確，支持多種掃描方式；

4、高度可操作性，操作非常容易；

5、高度自動化，可控制全自動展開儀、全自動定量噴霧系統、薄層浸入衍生化器等薄層色譜周邊儀器；

6、可條帶點樣，并自動代入薄層色譜掃描程序；

KH-3500Plus儀器組成：

1、KH-3500TopStation主機（含光源、光柵單色儀、移動平臺、USB串口、紫外觀察儀）；

2、GoodLook-1000型薄層色譜成像系統；

3、Tstar-3500Plus專業薄層中藥指紋圖譜工作站

4、SP-30E自動薄層條帶點樣儀；

KH-3500Plus條帶點樣功能：

條帶點樣分離數多、點樣均勻、重現性好，是儀器化薄層色譜分析**選的點樣方式。KH-3500Plus集成了全自動條帶點樣儀，使用高細分精度步進電機點樣，準確度高、條帶均一，非常便于薄層色譜掃描分析?？梢詫Ⅻc樣坐標直接代入薄層色譜掃描軟件，直接進行薄層色譜掃描。

KH-3500Plus薄層色譜圖像分析功能：

薄層色譜圖像是薄層色譜獨特的優勢，非常感性直觀，中藥新藥研究申報**須提供薄層色譜圖片，GoodLook-1000是一種高性能、操作**簡單流暢的圖像分析系統，符合2005、2010版中國藥典薄層色譜法3.5的規定，與卡瑪公司的數碼成像系統處以同一檔次，產品配置更高，功能更為強大，完全可以取代進口產品，完成薄層圖像記錄所有功能，并擁有一定的定量、半定量功能，適用于中藥指紋圖譜分析、中藥新藥申報、中藥質量分析、快速檢測分析等工作；

KH-3500Plus儀器指標：

★1、測量方式：反射吸收法，反射熒光法、透射吸收法、透射熒光法、化學發光法；

 2、光譜范圍：190nm~1000nm （連續可調）；

 3、光源：鹵鎢燈、氘燈、汞燈（自動切換）；

 4、單色器：全息光柵（1200線/mm），支持氮氣吹掃功能；

 5、光譜帶寬：5nm、10nm、20nm可選；

 6、波長準確度：±0.5nm；波長重現性：優于0.1nm；

 7、*小位移分辨率為：10~25μm；

 8、成像波長：254nm、365nm 、白光（全自動控制）；

 9、測量平臺：可放200mm×200mm色譜板（可定制300×200mm色譜板）；

 10、掃描速度：0~120mm/s；

 11、數模轉換：24位A/D，八通道，20μs、2次轉換；

 12、測量室照明：標配254、365nm×8W，白光均為標配；

★13、熒光濾光片：K320、K340、K370、K400、K420、K450、K460、K490、K540、 K550、K580為標配，12個濾光片位置，其他濾光片波長可定制，可兩個或多個進行組合進行濾光；

★ 14、狹縫尺寸：長0-16mm、寬度0-12mm、連續可變、任意組合，電腦自動控制，具有色差校正micro/macro透鏡；

 15、檢測器：光電倍增管、CCD圖像檢測器；

 16、數據采集：數據采集速度30000DPS，數據傳輸：2000000baud；

 17、掃描方式：線性、飛點掃描、鋸齒掃描、雙向二維掃描；

 18、操作系統：WIN2000/XP/7/VISTA；

 19、電源接口：USB接口 220V 300W；

Tstar-3500Plus專業薄層中藥指紋圖譜工作站功能：

1、管理功能：樣品管理、儀器管理；自動檢定控制硬件、確定光源壽命、操作人員管理軟件、實驗條件管理、文檔軟件管理、符合GMP/GLP要求；

2、薄層色譜掃描軟件：包括單波長、雙波長、多波長掃描、光譜掃描功能；可使用單點、兩點、多點法進行校正（線性方程、多元方程、Michaelis-Menten方程），對不同Rf值斑點采用不同的校正方式；可計算峰高、峰寬、峰面積、Rf值、含量比例、RSD值；

3、薄層圖像分析優化功能：自動控制光源、圖形優化等；

4、薄層色譜點樣功能：可控制上海科哲的自動點樣儀；

5、相似度比較功能；

6、色譜圖形比較功能（可三維顯示）；

7、圖像軌跡跟蹤掃描校正功能；

8、紫外可見光譜分析比較功能（可三維顯示）；

9、2000/2005/2010版中國藥典/中國獸藥典薄層掃描方法數據庫；

10、軟件符合GMP/GLP及美國FDA 21CFR part11規范；

11、可控制的儀器有：薄層色譜掃描儀、薄層色譜成像系統、全自動展開儀、全自動定量噴霧系統、薄層浸入衍生化器；
