編輯日期：2026-04-14

煤礦井下易燃?xì)怏w、氮?dú)?、二氧化碳檢測分析氣相色譜儀，采用雙柱并聯分流系統，TCD和FID雙檢測器及甲烷轉化器，能一次進樣，實現礦井八組分（O2.、N2、CH4、C2H2,、C2H4、C2H6.、CO、CO2）的全分析。實時監控煤層氧化自燃過程中氣體的自動分析，提高早期預測預報自然發火的準確率、測定密閉火區內氣體組份濃度的變化，判別密閉火區熄滅程度。符合《AQT1019-2006 煤層自然發火標志氣體色譜分析及指標優選方法》標準要求。

簡介：

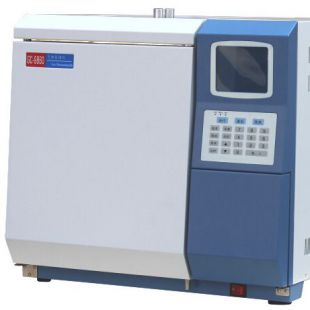

煤礦井下易燃?xì)怏w、氮?dú)狻⒍趸紮z測分析GC-9860氣相色譜儀，由山東魯創公司生產，采用四柱雙閥組合技術的多維氣相色譜系統，雙閥：一只十通閥、一只六通閥，四根色譜柱，兩個檢測器：TCD和FID,及甲烷轉化爐，靈活性強，應用范圍寬。兩個獨立的體系組成一個分析系統，即可同時使用，也可獨立使用

 GC-9860氣相色譜儀產品詳細信息：

1.采用320 x 240點陣5.7英寸大屏幕液晶中文顯示,各路溫度、操作條件實時  顯示，**實現在線監控；

2.開機自檢，六路獨立控溫(汽化室、毛細管汽化室可獨立控溫)，五階程序升溫功能；

3.超溫保擴功能：任一路超過設定溫度，儀器自動斷電并報警；

4.載氣斷氣、漏氣保護功能，當載氣氣壓壓力不足時，儀器自動切斷電源，停止加熱，有效保護色譜柱及熱導檢測器不受損壞；

5.氣相色譜儀配置熱導及雙氫焰檢測器，甲烷轉化爐.四路并聯六通閥自動進樣；

6.采用專用色譜填充柱，安裝有三根預切柱裝置，有效防止三根分析柱被污染，確保整套儀器長期不間斷工作；

7.可配多通道礦井氣體自動取樣裝置，每個通道氣路獨立，互不干擾，使體積小，取樣代表性好；

8.分析速度快：4-8分鐘內，一次性進樣可完成礦井瓦斯氣體常量分析；

9.操作全自動化：儀器有微機自動控制，六通閥自動/手動轉化，手動（球膽取樣）和自動進樣可任意選擇；

10.該系統專用性強，自動化程度高，是煤氣氣體全分組分分析，礦井火災監測不可缺少的檢測儀器；

 控溫指標：

1.控溫范圍：室溫+5℃～400℃ 增量0.1℃

2.控溫精度：優于±1℃

3.載氣：高純氮?dú)猓兌?/span>≥ 99.999％）

4.FID檢測線mt≤1×10-11g/s(苯) 噪音≤0.03mv

  TCD靈敏度S≥6000mv.ml/mg(苯）噪音≤0.03mv

 儀器使用要求：

 電源電壓：220V+10% 50Hz+0.5Hz   儀器總功率：≤2500W

 環境溫度：+5℃～+30℃     相對濕度：＜85%

監測成份及濃度范圍：

     O2：    20~1%
     N2：    78~1%
     CH4：  0.5PPm～10%
     CO：    1PPm～0.3%
     CO2：  1PPm～0.5%
     C2H6：0.5PPm～0.3%
     C2H4：0.5PPm～0.3%
     C2H2：0.5PPm～0.3%

GC-9860氣相色譜儀（礦井專用）配置

1. 主機 GC-9860氣相色譜儀

2. 三檢測器：（1）熱導檢測器（TCD）（2）氫火焰焰檢測器 （FID）  （3）轉化爐  鎳觸媒 催化劑

3. 色譜柱：不銹鋼專用填充柱

4. 專用色譜工作站

5. 標準氣體

6. 氫氣發生器

7. 空氣發生器

8. 氮?dú)怃撈?/span>
