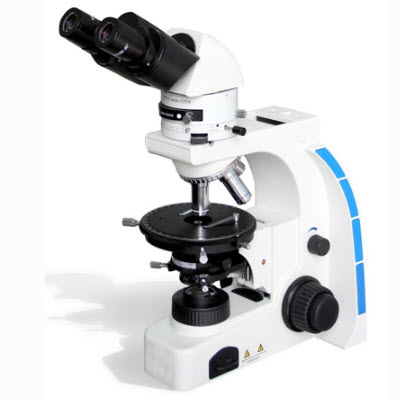

HPL-30透反射礦相顯微鏡配置表

設備名稱

名稱

放大倍數

光學放大：40-600倍   系統放大：50-2400倍

機架

機身整體壓鑄，結構更加穩定。**散熱系統。使用周期長達7-10年

引進德國蔡司光路設計，無限遠色差獨立校正光學系統，光學器件均采用多層鍍膜（防霉保護）,清潔方便，效果清晰

低位同軸粗微動調焦機構，粗微動手輪高度可調,微調格值0.001mm。

110/220V，50/60Hz

三目頭

自動補償鉸鏈式三筒目鏡組 瞳距:50-75mm，傾斜30度，**透光攝影，顯微鏡和電腦同步顯示圖像

目鏡（防霉）

高眼點平場目鏡:10X/φ20mm

平場分劃目鏡:10X/φ20mm

金相物鏡

（防霉保護）

無窮遠無應力物鏡4X

無窮遠無應力物鏡 10X

無窮遠無應力物鏡20X（選購）

無窮遠無應力物鏡40X(彈簧S)

無窮遠無應力物鏡60X(彈簧S)

偏光分析器

內置檢偏鏡180°可調，自由旋轉，游標精度為6'/格，帶檢偏鏡鎖緊裝置

內置推拉式勃氏鏡，中心可調，方便干涉觀察，

錐光觀察和偏光觀察能夠自由轉換，錐光觀察能夠自由調焦

補償器插口，并配有λ片、1/4λ片及石英楔子補償器

偏光聚光鏡（起偏鏡）

帶錐光觀察頂鏡，NA.1.25中心可調，雙導柱定位滑動， 起偏鏡360°可調，帶有0°、45°、90°、135°、180°、225°、270°、315°共八檔刻度

照明系統

透射系統：110-240V自適應式寬電壓，6V20W歐司朗鹵素燈，亮度連續可調，，藍濾色鏡組，阿貝聚光鏡：NA.1.25可上下升降，帶視場光欄調節

反射系統：110-240V自適應式寬電壓，12V50W鹵素燈，亮度連續可調，插入式起偏鏡，起偏鏡360°可旋轉，帶有0°、90°、180°、270°共四檔刻度調節和微動游標，藍、黃、綠、磨砂濾色鏡組，

載物臺

偏光旋轉載物臺，直徑Φ150mm , 格值1°，精度6''，360°等分刻度，中心可調,帶鎖緊裝置（可配十字移動尺）

調焦機構

粗微動同軸，帶有粗調松緊調節裝置，高度上下可調，粗動行程：20mm，微動精度：0.001mm，帶鎖緊和限位裝置

轉換器

內定位內傾式四孔可調中心轉換器，帶物鏡中心調節扳手，調節方便快捷

補償器

四分之一波長補償器（云母試板，光程差137nm）

全波長補償器（石膏試板，光程差530nm）

石英補償器，可連續產生Ⅰ-Ⅳ級干涉色

攝影接口

1X蔡司攝像接筒(0.5X可選)，可調同步顯示圖像

濾色片

藍色濾色片

系統組成

電腦型高精度偏光顯微鏡（HPL-30C）： 1、礦相顯微鏡 2、蔡司專用適配鏡 3、500萬像素高清攝像器4、計算機（選配）

數碼型高精度偏光顯微鏡（HPL-30D）： 1、礦相顯微鏡  2、適配鏡 3、數碼相機
