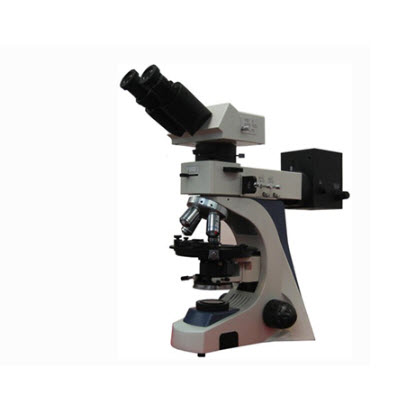

HPL-17透反射材料顯微鏡配置表

設備名稱

名稱

放大倍數

光學放大：40-600倍系統放大：50-2400倍

機架

整體壓鑄而成，機身結構更加穩定。**散熱系統。

無窮遠色差獨立校正光學系統。

低位同軸粗微動調焦機構，粗微動手輪高度可調,微調格值0.002mm。

AC85V-230V，50/60Hz

三目頭

自動補償鉸鏈?zhǔn)饺材跨R組瞳距:50-75mm，傾斜30度，可進行**透光攝影，(分光比20:80)

目鏡

高眼點平場目鏡:10X/φ22mm

平場分劃目鏡:10X/φ20mm

偏光物鏡

無窮遠無應力平場物鏡   PL4X/0.10

無窮遠無應力平場物鏡    PL10X/0.25

無窮遠無應力平場物鏡    PL20X/0.40

無窮遠無應力平場物鏡    PL40X/0.65(彈簧S)

無窮遠無應力平場物鏡    PL60X/0.80(彈簧S)

偏光分析器

內置檢偏鏡180°可調，自由旋轉，游標精度為6'/格，帶檢偏鏡鎖緊裝置

內置推拉式勃氏鏡，中心可調，方便干涉觀察，

錐光觀察和偏光觀察能夠自由轉換，錐光觀察能夠自由調焦

補償器插口，并配有λ片、1/4λ片及石英楔子補償器

空插片

偏光聚光鏡（起偏鏡）

N. A.1.25搖擺式阿貝聚光鏡帶可變光欄，中心可調，雙導柱定位滑動，起偏鏡360°可調，帶有0°、45°、90°、135°、180°、225°、270°、315°共八檔刻度

照明系統

透射系統：AC85V-230V自適應式寬電壓，12V30W鹵素?zé)簦炼冗B續可調，，藍、黃、綠、磨砂濾色片組，阿貝聚光鏡：NA.1.25可上下升降，帶視場光欄調節

反射系統：AC85V-230V自適應式寬電壓，12V30W鹵素?zé)簦炼冗B續可調，插入式起偏鏡，起偏鏡360°可旋轉，帶有0°、90°、180°、270°共四檔刻度調節和微動游標，藍、黃、綠、磨砂濾色片組，

載物臺

偏光旋轉載物臺，直徑Φ172mm , 格值1°，精度6''，360°等分刻度，中心可調,帶鎖緊裝置（可配十字移動尺）

調焦機構

粗微動同軸，帶有粗調松緊調節裝置，高度上下可調，粗動行程：20mm，微動精度：0.002mm，帶鎖緊和限位裝置

壓片夾

壓片組件

移動尺

偏光移動尺

轉換器

內定位內傾式五孔可調中心轉換器，帶物鏡中心調節扳手，調節方便快捷

補償器

四分之一波長補償器（云母試板，光程差137nm）

全波長補償器（石膏試板，光程差530nm）

石英補償器，可連續產生Ⅰ-Ⅳ級干涉色

攝影接口

1X攝像接筒(C接口)

濾色片

藍色濾色片

綠色濾色片

黃色濾色片

中性濾色片

保險絲

250V/3.1** Φ5X20 保險絲管

燈泡

12V30W鹵素?zé)襞?/span>

12V30W鹵素?zé)襞?/span>

防塵罩

防塵罩

說明書

HPL-85說明書

電源線

3C認證電源線

包裝

泡沫上蓋

泡沫底座

系統組成

電腦型（HPL-17C）： 1、材料顯微鏡 2、適配鏡 3、高清攝像器4、計算機

數碼型（HPL-17D）： 1、材料顯微鏡 2、數碼適配鏡 3、數碼相機
