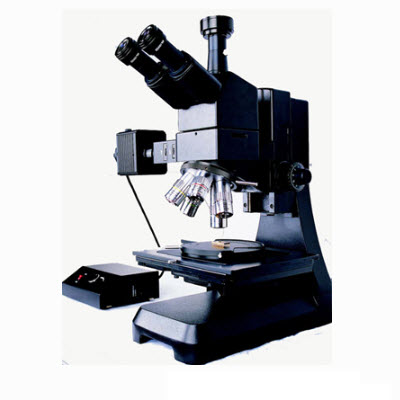

JM-3500長焦距金相顯微鏡

l 金相顯微鏡用于研究半導體、電子工業晶體，集成電路的檢驗、科學研究，成像清晰、接電腦、數碼相機等，實用方便簡潔

l 無限遠光學系統，升級改造方便，配備無限遠平場復消色差物鏡，實用周期長，維護方便

l 超長工作距離，使用空間大，樣品制作簡單

l 同軸粗微調機構，移動行程高達43mm,微調精度0.001mm,圖像微調幅度實用性強

l 光學部件均帶防霉保護，極限溫度及陰冷潮濕天氣不會長霉。

JM-3500長焦距金相顯微鏡

設備名稱

參數

放大倍數

光學放大：40-500X；系統放大：40-3000

機身

機身整體壓鑄，結構更加穩定，使用周期長達10年

光學系統

引進德國蔡司光路設計，無限遠色差獨立校正光學系統，效果清晰

三目頭

三筒目鏡組 瞳距:55-75mm

目鏡

高眼點平場目鏡:10X/φ22mm

平場復消物鏡（帶防霉保護）

無限遠平場復消色差物鏡  5X/0.10  ∞/-,    WD 43

無限遠平場復消色差物鏡  10X/0.25 ∞/-,    WD 34

無限遠平場復消色差物鏡  20X(S)0.30 ∞/-,   WD 33  (Spring)

無限遠平場復消色差物鏡  50X(S)/0.45  ∞/-, WD 25 （Spring）

無限遠平場復消色差物鏡  100X(S)/0.8  ∞/-, WD 12 （Spring）

上光源照明器

用于落射照明時的明場觀察、偏光。內置式4色濾色鏡

12V100W鹵素?zé)粝洌?2V50W鹵素?zé)綦娫聪?/p>

12V50W  鹵素?zé)魺襞?/p>

載物臺

機械移動載物臺：尺寸：238×292mm ，帶刻度標示

低位同軸移動手輪，移動范圍（ X/Y）156x162mm。游標格值：0.1mm

調焦機構

粗微動同軸，帶有粗調松緊調節裝置，高度上下可調，粗動行程：43mm，微動精度：0.001mm

接口

1X蔡司攝像接筒(0.5X可選)

系統組成

電腦型金相顯微鏡 1、JM-3500長焦距金相顯微鏡 2、適配鏡 3、300萬像素?cái)z像器（配HToup-View軟件） 4、計算機

數碼型金相顯微鏡1、JM-3500長焦距金相顯微鏡 2、適配鏡 3、數碼相機
