MX61L/ MX61, 300mm/200 mm半導體檢查顯微鏡通過各種觀察方法--明視場法、暗視場法、微分干涉法（DIC）、熒光法、紅外線法和深紫外線法，保證了**的圖像分辨率和鮮明度。

為用戶提供*高的效率

滿足客戶需求是奧林巴斯的**要?jiǎng)?wù)。

正是牢記這一點，奧林巴斯所提供的顯微鏡解決方案讓工業檢查變得更輕松、更便捷、更**。同時，當將顯微鏡成功集成應用到生產線上，操作舒適性等人體工程學問題與晶圓**問題就顯得尤為重要，我們注重解決此類問題。奧林巴斯始終為半導體晶圓、平板顯示器和電子設備等在內的多個行業，提供新構思、解決方案和技術支持。

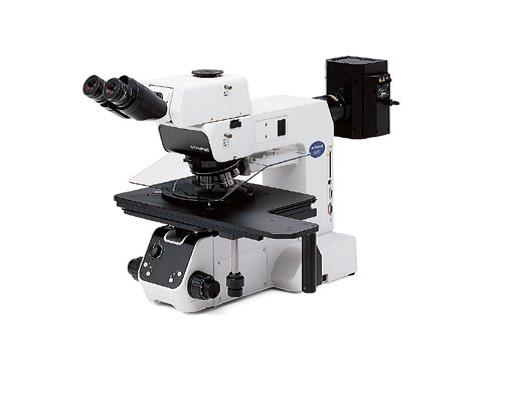

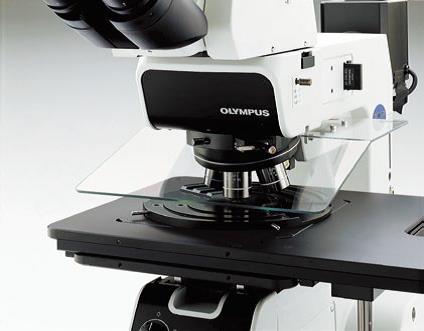

MX61

半導體晶圓檢查顯微鏡（*大200mm)，這款顯微鏡的孔徑光闌與物鏡相互聯鎖，能夠快速、精確地完成檢查。設計符合人體工程學原理，使用起來舒適、自如。符合SEMI S2/S8，擁有**性與可靠性雙重保障。（來源：成貫儀器）

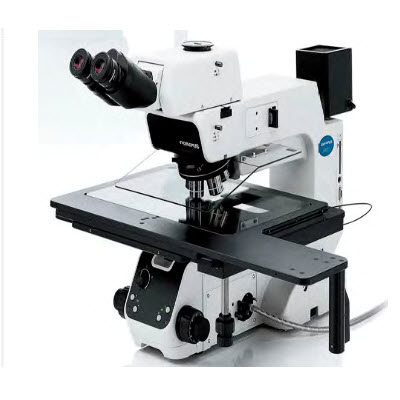

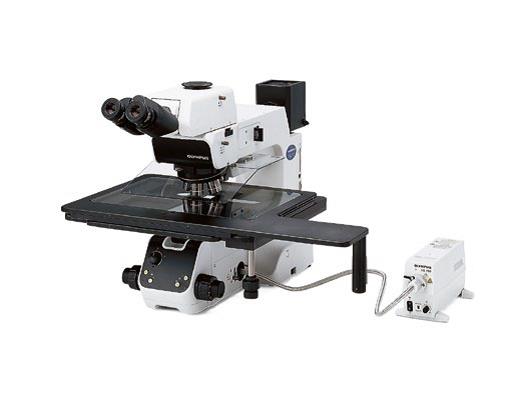

MX61L

這款顯微鏡用于檢查大尺寸樣品，例如300mm的半導體晶圓或17英寸的平板顯示器。采用了離合器驅動的手動XY載物臺，在反射光照明模式下，操作員可在356mm x 305mm的范圍內移動載物臺；在透射光照明模式下，操作員可在356mmx 284mm的范圍內移動載物臺。

MX61系列——半導體晶圓與平板顯示器檢查顯微鏡

專為無塵室生產環境設計

擁有多項專門設計的性能，以符合無塵室要求

所有電動部件均被封閉在一個屏蔽結構內，而且制造材料均具有出色的耐磨性，能夠完全滿足無塵室要求。 MX61系列顯微鏡*大可檢查尺寸為200mm的晶圓，而MX61L*大則可檢查300mm的晶圓，兩款具有同樣小的占地空間，可減少空間分配需求。

防靜電保護功能，防止晶圓污染

顯微鏡機身、鏡筒、呼吸罩及其他部件全部采用防靜電工藝加工而成，以防止污染晶圓。

防靜電呼吸罩

符合SEMI S2/S8，確保**性和可靠性

MX61系列顯微鏡完全符合SEMI S2/S8、CE和UL等多項國際規范和標準。

多種晶圓托架，易于調節，可適合不同尺寸的樣品

晶圓托架和玻璃臺板有150-200mm和200-300mm*1多種規格可供用戶選擇。若生產線所加工晶圓的尺寸發生變化，僅需以極低的成本改造機身框架即可。MX61系列顯微鏡有多款載物臺可以選用，以對生產線上生產的75mm、100mm、125mm和150mm的晶圓進行檢查。

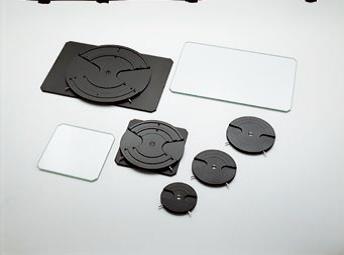

晶圓托架和玻璃臺板

晶圓裝卸**、快速，有效提高產能*2

MX61顯微鏡可搭載選配的晶圓自動搬送機，以將硅晶圓和化合物半導體晶圓從晶圓匣搬送**顯微鏡載物臺，無需再使用鑷子夾持。**公認的出色性能和可靠性，能夠**、**地對晶圓正面和背面進行宏觀檢查和微觀檢查，可有效提高工廠的產量和生產率。而且這款顯微鏡的設計符合人體工程學原理，使用起來舒適、便捷。（來源：成貫儀器）

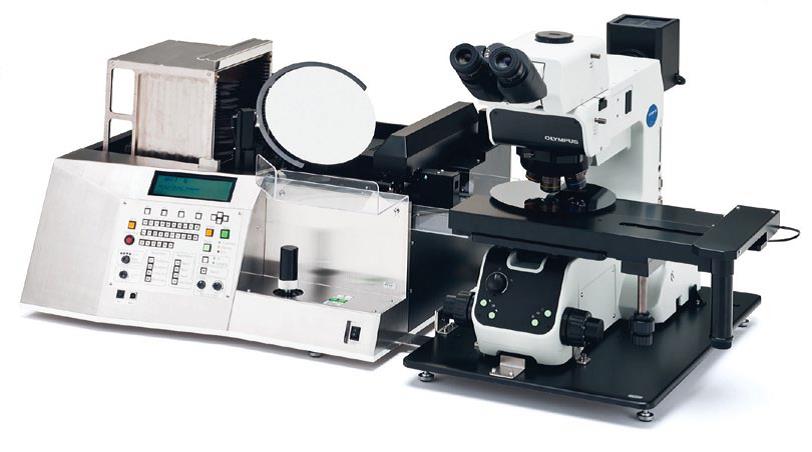

MX61與AL120型晶圓搬送機(200mm 型)*3結合使用

MX61 系列——符合人體工程學的設計

使用起來方便、舒適、**

控制器設計符合人體工程學原理，使用起來更便捷、更舒適

物鏡轉換和AS（孔徑光闌）調節按鈕均位于顯微鏡的前下方。這種設計不僅使用起來更加方便、舒適，而且用戶在使用時，無需讓手松開調焦旋鈕或?qū)⒀劬﹄x開目鏡。

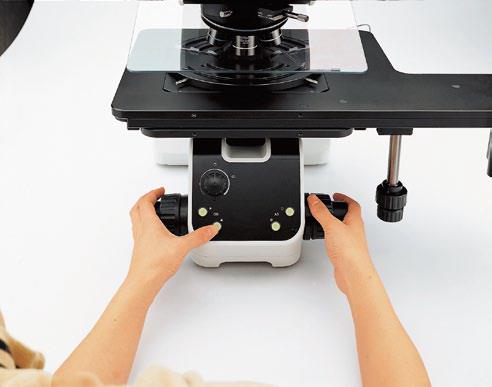

在中間位置操作顯微鏡

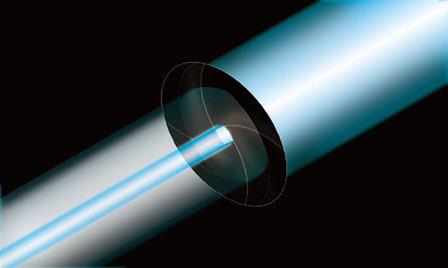

通過自動化孔徑控制，優化對比度

電動孔徑光闌與物鏡聯鎖，可根據所使用的物鏡自動調節。這樣，在各個放大倍率下均可得到*優化的成像質量，使得在常規檢查中眼睛感覺更加舒適，工作效率更高。

電動孔徑光闌

離合器驅動式手動XY載物臺

奧林巴斯半導體/FPD檢查顯微鏡MX61L/MX61有兩款高精度載物臺可供選用：一款適合尺寸不超過300mm的晶圓和17英寸的面板；另一款適合尺寸不超過200mm的晶圓。手動XY載物臺通過內嵌的離合器機構和XY調節手柄，可粗調和微調載物臺位置。使用離合裝置，操作員可在觀察中自由移動載物臺，提高整體效率。這樣，可在使用目鏡觀察的過程中，不受限制地移動載物臺，使得觀察速度更快，操作更舒適。

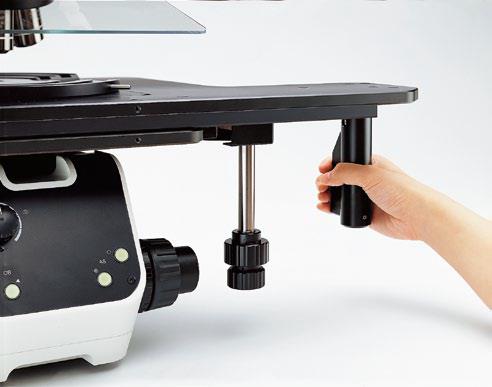

通過內嵌離合裝置，快速操作載物臺手柄

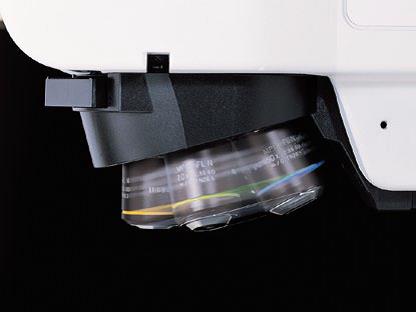

電動式物鏡轉盤提高觀察速度

電動式物鏡轉盤比手動式物鏡速度更快、更**，可在滿足無塵室要求的同時，縮短檢查所需時間。奧林巴斯根據您所需的檢查方法，為您提供了三種控制方法，通過軟件控制、機身按鈕控制或通過獨立的手持控制器控制。（來源：成貫儀器）

電動物鏡轉盤

靈活的觀察姿勢

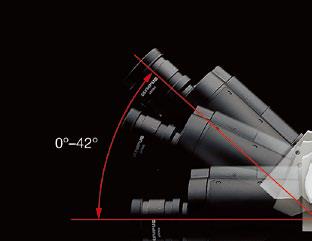

不斷調節椅子高度進行觀察和不自然的觀察姿勢是導致工作速度減慢的諸多不便因素中的兩種。 考慮到這一點，MX61系列顯微鏡采用了可調傾斜角度式觀察筒，鏡筒可在0°** 42°范圍內調節（可調高度：150 mm）。 這樣，不管身高如何，操作員都可找到自己*舒適的姿勢，而且可以站著觀察。此外，光軸與目鏡之間有足夠長的距離，即使是大規格載物臺，也可輕松操作。（來源：成貫儀器）

可調傾角式三目鏡筒，工作時姿勢更舒適

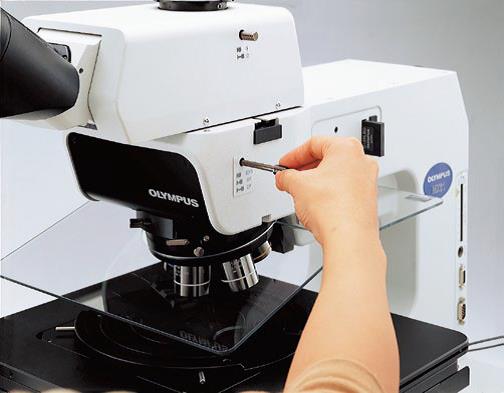

易于切換不同的觀察方法

MX61/MX61L系列顯微鏡的明視場和暗視場觀察模式可通過一個拉桿快速切換，同時還帶有一個選配的分光鏡組件。此外，MPLFLN-明視場和暗視場系列物鏡在DIC觀察下，無需進行棱鏡位置切換。透射光照明單元可加裝到這兩款顯微鏡的機身，以能夠在FPD檢查所需的透射照明中，進行偏振光觀察。（來源：成貫儀器）

易于切換不同的觀察方法

MX61 系列顯微鏡——優異的成像清晰度與高分辨率

光學元件專門針對您的特定用途設計

先進的光學性能，滿足缺陷檢測需求

奧林巴斯先進的UIS2光學系統可為常規檢查提供高襯度的明視場圖像，此外，在暗視場觀察中，能夠快速發現之前明視場檢查中可能被忽略的細小劃痕。

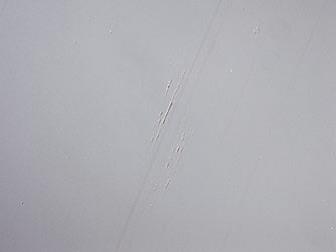

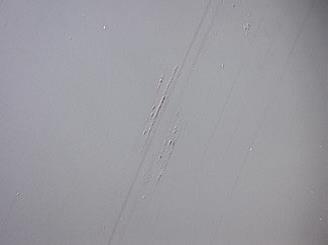

明視場圖像                      暗視場圖像

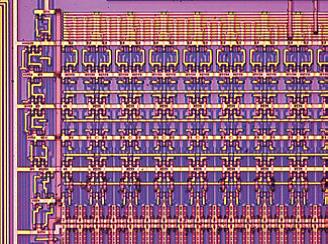

可針對樣品不同表面狀態的各種微分干涉觀察法，提高缺陷檢查效果

操作人員可根據樣品的表面不平整度和反光特性，選擇三種不同的DIC棱鏡，即標準棱鏡、高分辨率棱鏡和高對比度棱鏡。因此，得到的圖像可具有*佳的對比度和分辨率，大大提高缺陷檢測能力。

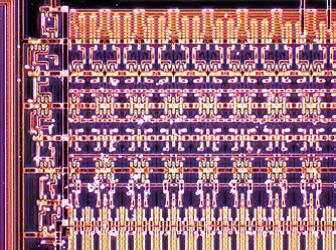

標準DIC                         高對比度DIC

(硬盤表面)

同時使用反射照明和透射照明

在光掩膜或FPD檢查時，透射光可加入通用型聚光鏡或高數值孔徑聚光鏡。這兩種方法都支持簡易偏振光法。此外，可同時使用反射光照明和透射光照明系統，且兩者的照明強度可以獨立調節。這種組合非常適合檢查半透明的器件。

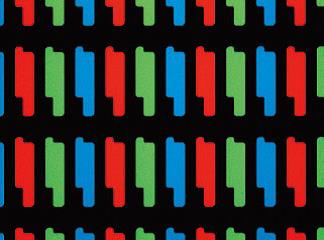

LCD面板/透射光圖像

專用物鏡

奧林巴斯有兩個系列的物鏡（LMPLFLN系列和SLMPLN系列）適合焦面與物鏡之間需保持較大距離的觀測情況，通常適合觀測高度形狀不規則、結構精密的樣品。此外，奧林巴斯還可為您提供用于各種專業用途的物鏡，例如，LCD檢查物鏡（LCPLFLN-LCD系列）。

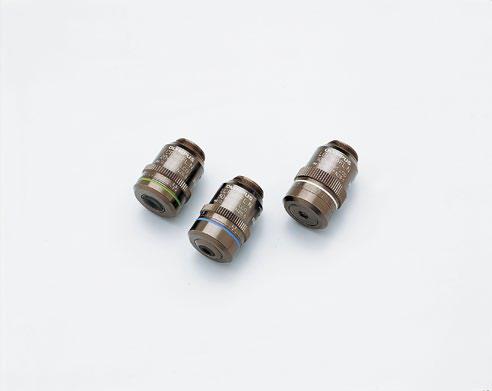

LCPLFLN-LCD系列物鏡

熒光觀察

MX61系列顯微鏡通過加載分光鏡組件和高強度光源，還可進行熒光觀察。 熒光觀察是檢查各種光刻殘留物和有機顆粒的理想方法。（來源：成貫儀器）

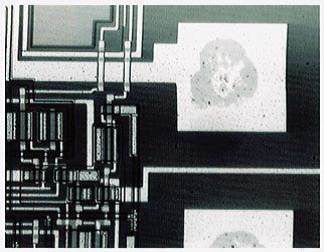

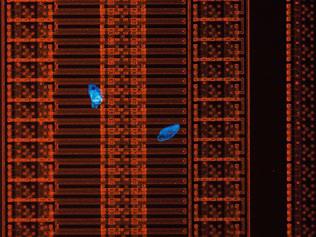

晶圓上的顆粒

近紅外（IR）觀察

奧林巴斯的專用物鏡可對硅和玻璃表面下方的特性和缺陷進行近紅外(IR)成像。半導體和光伏行業采用這種近紅外成像功能，可進行對準檢查、表面下方的污染物鑒別及進行關鍵尺寸檢查。這些物鏡具有更高的數值孔徑，能夠提高近紅外圖像的分辨率和亮度。此外，20x、50x和100x 物鏡設計有一個校正環，能夠校正硅片和玻璃厚度導致的像差，提高整體對比度。（LMPLN-IR系列和LCPLN-IR系列）（來源：成貫儀器）

從晶圓背面觀察焊盤

軟件方案

實現數字成像

奧林巴斯半導體/FPD檢查顯微鏡MX61L配備了PC界面，可以讀取顯微鏡的電動功能。因此，捕獲影像時可以自動保存物鏡倍率，為日后處理和分析影像提供可靠的影像信息。

使用數碼照相機記錄和保存數碼影像

三目鏡筒可以安裝數碼照相機?？梢员４婧陀涗洈?shù)碼影像，幫助創建觀察報告?？梢罁?jù)用途從圖像質量、功能、使用方便性等方面選擇數碼照相機。
