設備軟件主要功能：

基本測量：點、線、圓、弧、橢圓的測量。

在線標注：可以在實時影像中標注尺寸，半徑標注、直徑標注、角度標注、線性標注、對齊標注、文本標注、坐標標注等。

離線標注：可以在鳥瞰的全圖中進行標注尺寸。

幾何測量：兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點, 、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線。

輔助功能：復制、全選、刪除、移動、鏡像、旋轉。

坐標系：設置客戶坐標系、三點設定坐標系、坐標原點平移、坐標旋轉。

坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置。

對比：AutoCAD標準工程圖可輸入實時影像區中，令A(yù)utoCAD工程圖與實際工件外形重疊進行對比，從而找出工件和工程圖的區別。

繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似。

報表格式：測量數據可以直接導入成EXCEL、word、CAD圖檔。

自動尋邊功能：軟件采用自動尋邊，可以減少肉眼判斷帶來的誤差。

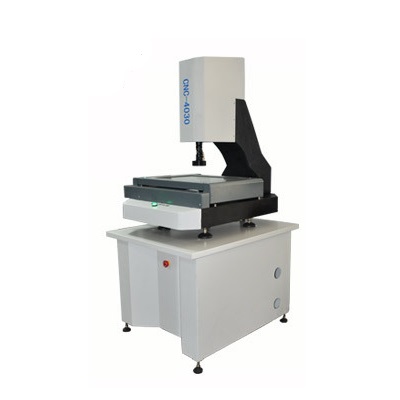

影像測量儀應用行業

機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。

測量對象

LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、網板（鋼網、SMT模板）等。

測量元素

長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
