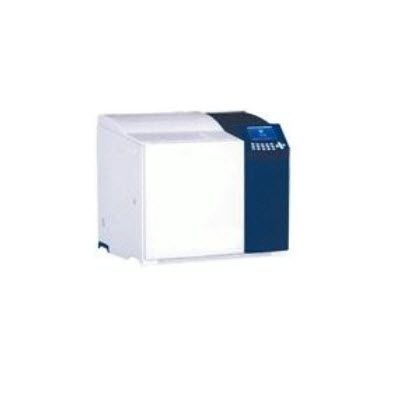

TL3-TSPO4B是根據電力部部頒標準，廣泛收國內外同類儀器的優點而創新設計的一種新型的便攜式變壓器油中溶解氣體氣相色譜分析儀，用于檢測可溶于變壓器油中的各種氣體的含量，可在短時間內完成對氫氣(H2)、一氧化碳(CO)、二氧化碳(CO2)、甲烷(CH4)、乙烷(C2H6)、乙烯(C2H4)、乙炔(C2H2)七種氣體的精確測量，*小檢測精度為0.1pm。TSP04B分析儀基于氣相色譜分析儀原理，使用高純度氫氣作為載氣，可持續30小時以上的工作時間。儀器采用單柱結構，具有氫焰檢測器及轉化爐，能一次進樣實現油中溶解氣體組分的全分析。儀器設有六路恒溫控制系統和精確的數字流量控制，保證氣體分離、檢測的高靈敏度和高穩定性。儀器具有結構合理緊湊，自動化程度高，操作簡單，控溫精確，重復性好等特點，可滿足電力系統變壓器油任務測量分析的需要。儀器操作通過Windows系統下的色譜工作站進行，對測量結果處理，計算機動性屏上顯示所有測量結果，同時可以對測量的結果進行處理并生成報告，打印報告。軟件中還包含了變壓器監測的專家分析軟件，所測氣體濃度與IEC或其它國際標準自動進行比對。
技術參數：
1、柱室溫度：室溫～360℃，控溫精度±0.1℃
2、檢測室溫度：室溫～360℃，控溫精度±0.1℃
3、轉化爐溫度：室溫～360℃，控溫精度±0.1℃
4、氣化室溫度：室溫～360℃，控溫精度±0.1℃
5、振蕩器溫度：室溫～360℃，控溫精度±0.1℃
6、恒溫箱溫度：室溫～360℃，控溫精度±0.1℃
7、工作溫度：-20～50℃
8、工作電源：220V±10%，50±0.5Hz
9、消耗功率：2000W
10、外型尺寸：長×寬×高；42cm×23cm×40×cm
11、重量：16.2kg產品特點：1、各檢測器和汽化室、轉換爐采用模塊化設計，并且模塊在控溫精度保證的前提下，*大程度的小型化。
2、溫度與信號的轉換系統采用先進的恒流電路，使溫度轉變?yōu)殡娦盘?hào)的線性范圍更寬，同時減小了鉑電阻阻值非線性化的問題，提高了控溫精度。各路溫度差在同一范圍內，根除了各路溫度誤差不同的通病。
3、采用微機控制溫度。五階程序升溫，各階恒溫時間0～999.0min，增量0.1min,溫度增量0.1℃。
4、改進了檢測器的結構與加工工藝，提高了靈敏度與線性范圍，使毛細管柱的性能得以充分發揮。
5、按照國際**標準，提供了強勁的軟件保護功能，包括過溫保護、過功率保護以及斷電保護等功能。
7、提供模擬信號輸出及RS232通訊接口，可根據用戶需要選用多種色譜處理機和PC機色譜處理軟件。
8、重復性能更佳。檢測精度 　　　　　　　　　　　　　　　　　                 單位：μL/L
