一、儀器介紹

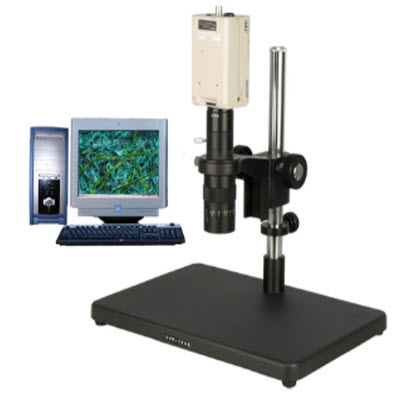

BCM-200E型落射式檢測顯微鏡在觀察物體時能產生正立的三維空間影像。該儀器立體感強，成像清晰和寬闊，又具有長工作距離，是適用范圍非常廣泛的顯微鏡。本型號視頻顯微鏡操作方便、直觀、檢定效率高，適用于電子工業生產線的檢驗、印刷線路板的檢定、印刷電路組件中出現的焊接缺陷(印刷錯位、塌邊等)的檢定、單板PC的檢定、真空熒光顯示屏VFD的檢定等，直筒視頻顯微鏡將實物的圖像放大后可顯示在計算機的屏幕上，將圖片保存、放大、打印，配測量軟件可以測量各種數據。

二、系統簡介

BCM-200E型落射式檢測顯微鏡系統是將精密的光學顯微鏡技術、先進的光電轉換技術、**的計算機圖像處理技術**地結合在一起而開發研制成功的一項高科技產品。本儀器在顯示屏上方便地觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印。

三、技術參數

1.目鏡：0.5X電子攝影目鏡

2.物鏡變倍范圍：0.7--4.5X

3.變 倍 比：6.5：1

4.移動工作距離：200mm

5.臺面尺寸：390×160（mm）

6.總放大倍數：7—450X（以21寸電視機，2X的大物鏡為例）

7.可以直接在電視機或電腦上觀察實物圖像
