詳細介紹：

*主要技術參數

一、概述

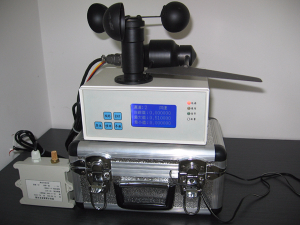

  該多功能風速儀是我們結合我們公司為4-20mA輸入設備在線紀錄而研發的紀錄設備，主要適用風速傳感器、風向傳感器、溫濕度傳感器、大氣壓力傳感器等氣象產品的紀錄和實時顯示，同時紀錄數據可通過RS232、RS485接口輸出，可以和PLC、DCS、RTU、PC機、串口電臺等設備直接相連。

二、特點

  該接收終端外觀漂亮，數據顯示清晰，可循環顯示當前設備號及其相應的參數。該接收終端也帶232/485接口，可與PC，PLC，DCS、RTU 等設備相連接。現場安裝多臺變送器設備時，只要使用一個接收終端即可，這大大地減少了設備的數量，降低了使用成本，且使用簡單、方便。

三、技術指標

l  供電電壓: AC220V±20％/ DC12V±10％

l  輸入： 8路4-20mA數據輸入

l  輸出： RS232/RS485

l  數據保存：八路同時紀錄，支持5分鐘存儲一次，**少存儲3個月。

l  輸出協議：MODBUS協議

l  環境溫度: -40到+85℃

l  環境濕度: 5%-95%，無結露

l  功能：接收多路4-20mA設備，現場顯示和紀錄，便于現場觀測。

四、AE628－DSPL接收終端傳輸協議

1、通信數據規則

傳輸協議：MODBUS 協議，RTU協議。

RTU號范圍：001－255（000為廣播RTU號）。

通信參數：參數可通過兩鍵設定，選項如下

l  校驗位：偶校驗，奇校驗，無校驗

l  波特率：57600，19200, 9600,2400

l  停止位：1位

2、RTU地址說明

讀功能碼  0x03     可上位機修改，存儲運行參數。

寫功能碼  0x10     向RTU地址中寫入數據。

RTU地址

40001      AE628設備號，（0xff 適用于任何設備，但僅限于讀取設備號時用）。

40002      低位波特率參數：57600（3），19200（2）, 9600（1）,2400（0）

           高位 校驗位參數：2偶校驗，1奇校驗，0無校驗。

40003      數據保存頻率： 單位 分鐘  ；*大60分鐘

40004      低位通道顯示標示。 0為關閉，1為開啟

40005      **路4-20mA通路零點顯示值   默認為400

40006      **路4-20mA通路滿量程顯示值 默認為2000

40007      **路4mA對應的AD值        標定時自動產生

40008      **路20mA對應的AD值       標定時自動產生

40009      第二路4-20mA通路零點顯示值   默認為400

40010      第二路4-20mA通路滿量程顯示值 默認為2000

40011      第二路4mA對應的AD值        標定時自動產生

40012      第二路20mA對應的AD值       標定時自動產生

40013      第三路4-20mA通路零點顯示值   默認為400

40014      第三路4-20mA通路滿量程顯示值 默認為2000

40015      第三路4mA對應的AD值        標定時自動產生

40016      第三路20mA對應的AD值       標定時自動產生

40017      第四路4-20mA通路零點顯示值   默認為400

40018      第四路4-20mA通路滿量程顯示值 默認為2000

40019      第四路4mA對應的AD值        標定時自動產生

40020      第四路20mA對應的AD值       標定時自動產生

40021      第五路4-20mA通路零點顯示值   默認為400

40022      第五路4-20mA通路滿量程顯示值 默認為2000

40023      第五路4mA對應的AD值        標定時自動產生

40024      第五路20mA對應的AD值       標定時自動產生

40025      第六路4-20mA通路零點顯示值   默認為400

40026      第六路4-20mA通路滿量程顯示值 默認為2000

40027      第六路4mA對應的AD值        標定時自動產生

40028      第六路20mA對應的AD值       標定時自動產生

40029      第七路4-20mA通路零點顯示值   默認為400

40030      第七路4-20mA通路滿量程顯示值 默認為2000

40031      第七路4mA對應的AD值        標定時自動產生

40032      第七路20mA對應的AD值       標定時自動產生

40033      第八路4-20mA通路零點顯示值   默認為400

40034      第八路4-20mA通路滿量程顯示值 默認為2000

40035      第八路4mA對應的AD值        標定時自動產生

40036      第八路20mA對應的AD值       標定時自動產生

40037      高位0xaa 低位0x55 表示鎖定

40038      設備編號：1開頭為風速，2風向，3溫度，4 濕度，5大氣壓力

           高位 低位 0x f f f f 分別代表 4,3,2,1 通道

40039      設備編號： 高位 低位 0x f f f f 分別代表 8,7,6,5 通道

40040    當前目標設備的設備時間的年、月，實際數據為該字16位從高到低每4位的二進制碼，如 0x06B為06年11月

40041    當前目標設備的設備時間的日、時，實際數據為該字16位從高到低每4位的二進制碼，如 0x06A為06年10月

40042    當前目標設備的設備時間的分、秒，實際數據為該字16位從高到低每4位的二進制碼，如 0x06A為06年10月

40043  低位 標定標示  “0”正常工作 ；“1”標定**路4mA電流值；“2”標定**路20mA電流值；“3”標定第二路4mA電流值；“4”標定第二路20mA電流值；。。。。?！?6”第八路20mA標定，“17”保存所有標定數據

讀功能碼 0x04      上位機不可修改，存儲采集數據。

RTU地址    說明  所有為UINT型。

30001      **設備號顯示值   放大100倍

30002      **設備號顯示值*大值 放大100倍

30003      **設備號顯示值*小值 放大100倍

30004      **設備號4-20電流值  電流放大100倍

30005      第二設備號顯示值

30006      第二設備號顯示值*大值

30007      第二設備號顯示值*小值

30008      第二設備號4-20電流值

30009      第三設備號顯示值

30010      第三設備號顯示值*大值

30011      第三設備號顯示值*小值

30012      第三設備號4-20電流值

30013     第四設備號顯示值

30014     第四設備號顯示值*大值

30015     第四設備號顯示值*小值

30016      第四設備號4-20電流值

30017      第五設備號顯示值

30018      第五設備號顯示值*大值

30019      第五設備號顯示值*小值

30020      第五設備號4-20電流值

30021      第六設備號顯示值

30022      第六設備號顯示值*大值

30023      第六設備號顯示值*小值

30024      第六設備號4-20電流值

30025      第七設備號顯示值

30026      第七設備號顯示值*大值

30027      第七設備號顯示值*小值

30028      第七設備號4-20電流值

30029      第八設備號顯示值

30030      第八設備號顯示值*大值

30031      第八設備號顯示值*小值

30032      第八設備號4-20電流值

六、按鍵說明

面板上共有五個按鍵，分別為：復位、移動、參數、NUB、ENT

    復位鍵：當設置完成或設置錯誤的時候，可以按下復位鍵，即可恢復到初始狀態

移動鍵：需要調節各項參數的時候，按下移動鍵，直**移動到所需調節的參數位上即可進行調節

參數鍵：按下參數鍵即可進入?yún)?shù)設置通道進行修改

NUB鍵：修改參數時，可以對參數進行增加或減少，以達到調節的目的

ENT鍵：時間呼出鍵，按下ENT鍵即可對時間進行修改

七、操作說明

1.   將4~20mA信號接入設備的相應通道

2.   設備上電，連按2次面板上的參數鍵，進入通道參數設置界面，設置所連4~20mA信號設備的顯示、類型、量程*小值，*大值，設置完成后，按下參數鍵進行保存并進入下一通道的參數設置

3.   所有通道參數設置完成后，按下復位鍵即可正常顯示

八、連接說明

1.   **先查看電腦連接口的配置

2.   將設備用RS232連接線與電腦相連接，打開專用軟件，設置相應的軟件參數后進行監測，軟件可以將采集數據保存一年，并可以隨時查詢歷史數據

九、標定說明

例如：設備號為001，波特率為9600，校驗位為偶校驗，保存頻率為5分鐘，1通道顯示開，類型為風速，**路4-20mA通路零點顯示值400，**路4-20mA通路滿量程顯示值2000

1.   打開軟件，將40001地址改為00001、40002地址改為00531、40003地址改為00005、40004地址改為61953，即可完成設備的參數設置，如下圖所示
