一、 風速儀用途概述：

FC-1W無線風速控制儀是建筑機械（起重機、履帶吊、門吊、塔吊等）用于測量風速的裝置。 用它可以實現設備風速指示數字化及自動化，是相關設備不可缺少的風速檢測設備。

FC-1W無線風速控制儀是由智能測控儀表、風速傳感器、無線發射、無線接收和幾部分組成。智能測控儀表采用單片機及相應的外圍電路模塊組成，顯示部分采用雙窗口高亮數碼管顯示。本風速檢測傳感器采用海洋軍用的高精度測量風速傳感器， 它與傳統產品相比，具有精度高、量程寬、輸入線電阻高、觀測方便、穩定可靠等優點。

2）功能

本產品融電子技術、微電腦技術為一體。其主要功能如下：

a、 能夠自動檢測風速信號并輸入儀表進行微機處理；顯示風速和風力等級（可通過按鍵切換顯示）

b、  安裝在固定位置可以自由轉動仍然保持與地面垂直，可自由平衡在±800，有阻尼功能。

c、  儀表能自動報警預先設定的參數。如：預設風速報警值

3）特點

a、 主板核心采用自主開發 MS51單片機主板及其配套的標準I/O板卡，外加相應的信號調理模塊，對數據采集及輸出控制可靈活變更，可靠性進一步提高；

b、 低功耗，數字電路全部采用 CMOS芯片；

c、 有斷電記憶功能，可以長期連續工作；

d、 有很強的抗電磁干擾功能；

e、 安裝調試全部鍵盤操作，給用戶更改起重機工況后調整帶來極大方便；

f、 儀表背板接線端子方便、清楚；

g、 具有聲音報警功能；

二、風速儀系統構成

FC-1W無線風速控制儀由風速傳感器、無線接收、無線發射、主機等附屬裝置構成。

1、測風傳感器

風速傳感器的風杯由高耐候性、高強度、防腐蝕和防水金屬制造，傳感器殼體使用鋁鎂合金成形，內部電路均經過噴涂三防漆處理，整個傳感器具有很好的耐惡劣環境的適應性。

風速傳感器輸出為頻率信號、4~20mA電流信號、0~5V或1~5V電壓信號。

2、主機

 風速儀主機由信號處理電路、單片機電路、數碼管顯示器、報警控制電路組成， 機箱采用 ABS工程塑料殼體，箱內配有高可靠供電電源，具有極可靠的抗電磁干擾能力，高低電壓保護能力，能保證主機在－20℃～60℃,濕度10％─95％范圍內均能正常工作。

3、自動報警電路

當風速超過預警風速時，會聲音自動報警，提示工作人員注意。

三、現場安裝調試及使用

1、安裝說明:

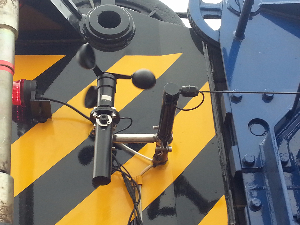

測風傳感器的安裝：

a、 風速傳感器應安裝在相距 500-600mm水平面距地面或船甲板高度的支架上。

b、安裝尺寸如下：

2、使用說明：

在正常工作時：窗口風速顯示當前實時的風速；按風速和風力鍵切換后顯示的是風力等級；

在設置運行時：窗口顯示的是風速報警值

設置報警：正常使用時，按設置鍵不放再按增加鍵就可以改變風速的報警值，設定完后自動回到測試顯示界面。

附表：
