詳細介紹：

一、風速儀用途概述：

1）主要技術參數

FC-2BT風速儀是建筑機械（起重機、履帶吊、門吊、塔吊等）、鐵路、港口、碼頭、電廠、氣象、索道、環境、溫室、養殖等領域用于測量風速的裝置。 用它可以實現設備風速指示數字化及自動化，是相關設備不可缺少的風速檢測設備。

FC-2BT風速儀是由智能測控儀表、風速傳感器和電纜線三部分組成。智能測控儀表采用單片機及相應的外圍電路模塊組成，顯示部分采用單窗口高亮數碼顯示。本風速傳感器采用海洋軍用的高精度測量風速傳感器，它與傳統產品相比，具有精度高、量程寬、輸入線電阻高、觀測方便、穩定可靠等優點。

2）功能

本產品融電子技術、微電腦技術為一體。其主要功能如下：

a、 能夠自動檢測風速信號并輸入儀表進行微機處理；顯示風速和風力等級（可通過按鍵切換顯示）

b、 儀表能自動報警預先設定的參數。

3）特點

a、 主板核心采用自主開發 MS51單片機主板及其配套的標準I/O板卡，外加相應的信號調理模塊，對數據采集及輸出控制可靈活變更，可靠性進一步提高；

b、 低功耗，數字電路全部采用 CMOS芯片；

c、 有斷電記憶功能，可以長期連續工作；

d、  有很強的抗電磁干擾功能；

e、  安裝調試全部鍵盤操作，給用戶更改起重機工況后調整帶來極大方便；

f、 儀表背板接線端子方便、清楚；

g、 具有聲音報警功能；

二、風速儀系統構成

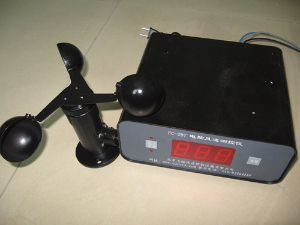

FC-2BT風速儀由風速傳感器、主機、傳輸電纜等附屬裝置構成。

1、測風傳感器

風速傳感器的風杯由高耐候性、高強度、防腐蝕和防水金屬制造，傳感器殼體使用鋁鎂合金成形，內部電路均經過噴涂三防漆處理，整個傳感器具有很好的耐惡劣環境的適應性。

風速傳感器輸出為頻率信號、4~20mA電流信號、0~5V或1~5V電壓信號。

2、主機

　　 風速儀主機由信號處理電路、單片機電路、數碼管顯示器、報警控制電路組成， 機箱采用 ABS工程塑料殼體，箱內配有高可靠供電電源，具有極可靠的抗電磁干擾能力，高低電壓保護能力，能保證主機在－20℃～60℃,濕度10％─95％范圍內均能正常工作。

3、自動報警電路

當風速超過預警風速時，會聲音自動報警，提示工作人員注意。

三、現場安裝調試及使用

1、安裝說明:

測風傳感器的安裝：

a、 風速傳感器應安裝在相距 500-600mm水平面距地面或船甲板高度的支架上。

b、 傳感器下方安裝法蘭直徑Ф65mm，四個安裝孔為Ф6mm，安裝使用法蘭固定安裝，安裝尺寸如下：

2、使用說明：

在正常工作時：窗口風速顯示當前實時的風速；按風速和風力鍵切換后顯示的是風力等級；

在設置運行時：窗口顯示的是風速報警值

當達到預設的預警風級時開始閃爍并發出報警聲音；

3、設置報警：

?  正常使用時，按設置鍵不放再按增加鍵就可以改變風速的報警值，設定完后自動回到測試顯示界面。

附表：

四、產品保證及服務體系

1、產品保證

FC-2BT風速儀質保期位自安裝驗收交付使用之日起12個月內，因用戶的非正常使用，電源電壓超標以及其它外力造成的損壞不在質保范圍內；
