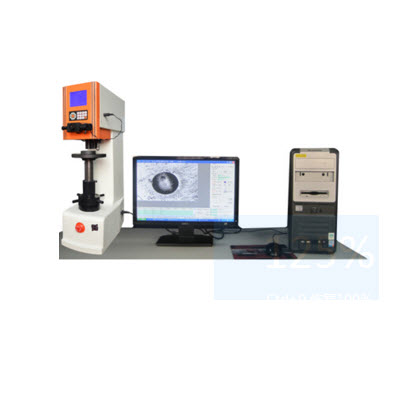

圖像處理自動布氏硬度計，獨有的自動轉塔結構系統，用戶自定義測量目標相匹配的硬質合金壓頭、試驗力、保持時間后進行開始試驗，測量完成后，無須移動工件，自動轉換，CCD直接捕獲壓痕圖像，利用**先進的數字成像技術在壓痕圖像上自動尋找*符合壓痕特點的像素，高速分析，自動讀數。

系統突破傳統壓痕讀取技術只能對表面光潔圖像進行測量的局限性，使系統可以在工業車間環境及工件上正常使用。對標準塊壓痕、有陰影壓痕、背景模糊壓痕、橢圓壓痕均自動測量。

本儀器采用精密的結構設計，試驗力施加由力傳感器直接控制，使整機結構緊湊，加卸試驗力平穩、準確。在電氣上由CPU控制試驗過程，物鏡和壓頭間采用自動切換，切換定位采用機械與電子雙重配合，使定位精度更高。

本儀器適用于測量鑄鐵、有色金屬及合金材料，各種退火、調質處理后的鋼材，特別是較軟的金屬如：鋁、鉛、錫等材料測試的硬度值更正確。

功能特點：

● 本儀器具備10 級試驗力，13 種布氏硬度的測試標尺，可任意選擇；

● 具備了1╳ 和2 ╳ 兩組物鏡，且都能參與壓痕直徑的測量；

● 具備3 組球壓頭，都能自動參與測試；

● 物鏡和壓頭間自動切換；無須移動工件，CCD直接捕獲壓痕圖像，經過計算機進行數據自動化處理，消 除人工讀數的疲勞及讀數誤差。整個測量過程效率高，壓痕測量可以在一秒中之內完成。

● 預置試驗力保持時間、調節測量壓痕光源的強弱功能；

● 顯示測量壓痕長度、硬度值、測量次數等；

● 選擇各硬度標尺之間的換算值；

● 硬度測試結果可打印輸出；

● 光學系統：一組光學鏡頭，可適用于不同直徑的壓痕測量。

● 數字成像：130 萬工業級數字攝像頭，*高分辨率1280X1024。

● 照明電源：220V 交流電源或充電電池。

● 測量范圍：可測量壓痕范圍在1.2mm 到6mm。

● 測量速度：對于正常壓痕，自動測量時間小于1 秒。

● 測量方式：自動測量、對角線測量、三點測量任選。

● 支持語言：有中文、英文兩種語言界面可選。

● 遵循標準：遵循國內、國際標準GB/231、ISO6506、ASTM E-10

試驗力參數

試驗力

612.9N（62.5kg）、980.7N（100kg）、1226N（125kg）、1839N（187.5kg）、2452N（250kg）、4903N（500kg）、7355N（750kg）、9807N（1000kg）、14710N（1500kg）、29420N（3000kg）

試驗力控制

閉環系統

試驗力施加

全自動（加荷/ 保荷/ 卸荷）

試驗力的施加時間

2 ～ 8 秒

試驗力保荷時間

0 ～ 60 秒（每5 秒為一單位）

壓頭規格

φ2.5mm 球壓頭；φ5mm 球壓頭；φ10mm 球壓頭

試驗力施加方法

自動（加載/ 保荷/ 卸載）

物鏡和壓頭切換：

自動切換

硬度值

讀取測量壓痕，按鈕輸入，自動計算并顯示硬度值

轉換標尺

可在各硬度標尺之間進行換算

硬度計外形參數

硬度計外形尺寸（H×D×W）：

(890×535×260) mm

被測試件允許*大高度

265 mm

壓頭中心到機身距離

150 mm

硬度計凈重約

150 kg

電源電壓

AC 220V/110V±5%，50~60 Hz

圖像測量軟件介紹：

● 專業的光學設計：保證布氏壓痕圖像亮暗分明、清晰無比，便于觀察及測量。對于表面粗糙，甚**是表面銹蝕的試樣，也能獲得良好的成像效果。

● 高分辨數字成像：采用工業級數字攝像頭，分辨率*高達1280X1024，即使對于小壓痕，也能得到較高的分辨率，提高測量精度。

● 精準的圖像分析：通過數字頭對壓痕直徑進行800 次（及以上）的隨機測試，并得到平均值，*大限度地**人工讀數或點取壓痕的隨機誤差，極大地提高測量結果的重復性，重復性達到±0.8%。

● 高速的測量速度：自動測量功能，可在一秒鐘內顯示準確的硬度值及壓痕直徑。

● 寬廣的適用范圍：無論是試驗室，還是工業車間；無論是拋光工件，還是有銹蝕的試樣；系統均能獲得準確的測試結果。

● 強大的軟件功能：強大的軟件后處理功能，可以滿足用戶各種專業的要求。包括單件測量、批量測量、ASTM-E140 硬度換算表、數據及圖像存儲、數據庫查詢、以及支持SPC 程序

標準配置：

硬度計主機( 含自動轉塔結構、1X 2X 物鏡、微型打印機)、布氏壓痕數字攝像頭 、軟件光盤、軟件加密鎖 、攝像頭連接線、附件箱、20X 測微目鏡、硬質合金球壓頭Φ2.5、Φ5、Φ10mm、大平臺Φ200、小平臺Φ60 試臺，V 型Φ80 試臺、標準硬度塊（150 ～ 250）HBW/10/3000、標準硬度塊（150 ～ 250）HBW/5/750、聯想主流臺式電腦、防塵罩、電源線、保險絲、產品合格證、產品使用說明書、打印機使用說明書
