1、用途及特點：

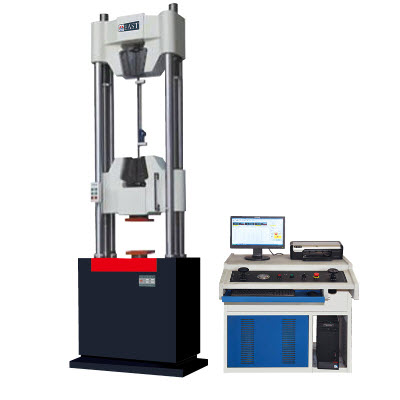

LAW系列微機控制電液伺服鋼絞線拉伸試驗機采用油缸下置式主機，配置了意大利進口油泵電機組和伺服閥的電液伺服油源和獨立的低噪音夾緊油源。全數字程控放大器，具有控制模式智能設置專家系統，可實現恒力、恒應力、恒變形、恒速等各種模式的閉環控制，主要用于對鋼絞線進行抗拉強度測試和分析，滿足GB/T5224-1995《預應力混凝土鋼絞線》的要求。

 2、主要技術參數：

主要型號 LAW－600 LAW－1000

*大試驗力 600kN 1000kN

主機結構型式 四立柱式 四立柱式

力示值精度 優于±1%（可按用戶要求達到±0.5%）

負荷分辨率（kN） 滿量程的1/300000

有效測力范圍（kN） *大試驗力的2%～**

變形示值精度 優于±0.5%

變形分辨率（μm） 2

位移示值相對誤差 優于±1%

應力控制速度（Mpa/s） 1～45

應變控制速度（mm/s） 0.001～0.5

位移控制速度（mm/s） 0.02～3

試驗

空間 拉伸空間 1100 650

壓縮空間 550 580

有效寬度 500 520

油缸行程 250 250

主機尺寸 800×620×2050 860×660×2170

鋼絞線夾持直徑               15.20 mm（其它規格另配）

鋼絞線專用電子引伸計 標距800 mm

試樣夾持方式 液壓自動夾緊

電源總功率 2.3 2.3

重量 2500 3100

3、產品功能

（1）計算機自動伺服控制功能

●自動控制、測量、數據采集及處理，繪制及打印試驗曲線和試驗報告；

●測控系統自動標定、自動調零；

●無級調速，控制速度及控制方式在試驗過程中可任意平滑切換并保持；

●數據存儲及曲線放大，在試驗過程中可任意顯示不同的試驗曲線；

●在程序自動運行過程中，可隨時轉換為人工控制,手動調整控制方式和控制速度；

●試驗力超載自動保護功能，其保護范圍可任意設定；

（2）微機系統：采用聯想品牌微機（包括：主機、17寸液晶顯示器、標準鍵盤鼠標、大容量硬盤）作為主機，完成整機試驗的設定、數據采集、運算處理、顯示打印試驗結果等功能；配有試驗機專用KQL-PowerTest2001中文版和英文版智能化測試軟件包，可根據**標準、國際標準或用戶提供的標準測量判斷各種材料試驗的各種性能參數，并對數據進行統計和處理；然后輸出各種要求格式的試驗報告和試驗曲線。

（3）操作方式：手自一體式操作，并配有手控操作盒，含6個按鍵（上升、下降、上夾緊、下夾緊、上松開、下松開），操作更方便，**可靠。

（4）**保護：設備配有油缸限位保護、過載自動停機保護、過電流及漏電自動斷電保護、應急開關等保護功能。

4、產品的優勢

（1）、手自一體控制操作方式，既可以計算機自動控制操作，也可以手動操作，大大的提高了工作效率，減輕了操作員的勞動強度；

（2）、采用輪幅式負荷傳感器，精度高，性能穩定；

（3）、意大利進口油泵機組，噪音低，油路穩定無沖擊；

（4）、液壓密封采用雙密封結構，有效防止漏油、滲油；

（5）、配置了鉗口防護板，有效防止鉗口夾板被劃傷；

（6）、裝有萬向球頭自動調心機構，保證了試樣受力后上下夾頭的**對中。
