1、用途及特點：

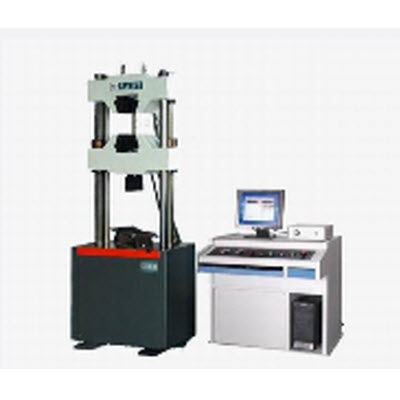

WEW系列微機屏顯式液壓**試驗機采用油缸下置式主機，負荷傳感器測力，配置了進口油泵電機組及油源，液壓自動夾緊，操作簡便，增加附具可拓展試驗范圍。本試驗機主要用于金屬和塑料、混凝土、水泥等非金屬的拉伸、壓縮、彎曲和剪切等試驗。計算機屏幕顯示，能夠按照GB/T228《金屬材料室溫拉伸試驗方法》的要求自動求取抗拉強度、屈服強度和彈性模量E等參數。

2、主要技術參數：

           型號

      規格

 WEW－100

 WEW－300

 WEW－600

 WEW－1000

 WEW－2000

 WEW－3000

*大試驗力(kN)

 100

 300

 600

 1000

 2000

 3000

主機結構型式

 兩立柱式

 兩立柱式

 四立柱式

 四立柱式

 四立柱式

 四立柱式

力示值精度

 優于±1%（可按用戶要求達到±0.5%）

試驗力分檔

 1、2、5、10四擋，自動換擋

有效測力范圍(kN）

 *大試驗力的2%～**

變形示值精度

 優于±0.5%

變形分辨率(μm）

 2

試驗

空間

 拉伸空間

 600

 600

 600

 650

 750

 800

壓縮空間

 550

 550

 550

 580

 650

 700

有效寬度

 460

 460

 500

 520

 650

 750

油缸行程

 200

 200

 250

 250

 250

 250

主機尺寸

 720×580×1770

（*高1970）

 720×580×1770

（*高1970）

 800×620×2050

（*高2300）

 860×660×2170

（*高2420）

 950×620×3000（*高3300）

 1100×750×3100（*高3400）

彎曲試驗支點距離

 30～450

 30～450

 30～480

 40～480

 60～500

 60～500

剪切試驗斷面尺寸

 Φ10

 Φ10

 Φ10

 Φ10

 Φ20

 Φ20

圓試樣尺寸

 Φ5～Φ20

 Φ10～Φ32

 Φ13～Φ40

 Φ20～Φ60

 Φ20～Φ80

 Φ20～Φ100

扁試樣尺寸(厚×寬mm)

 0～15×75

 0～15×75

 0～30×80

 0～40×110

 10～60×120

 10～80×120

電源總功率

 2.1

 2.1

 2.3

 2.3

 3.5

 5

電源電壓

   常規電壓220V和380V, 也可根據使用地**的標準電壓配置。

重量

 1500

 1500

 2500

 3100

 5000

 6500

3、產品功能

1）數據處理軟件包

計算機數據處理軟件采用基于WindowsXP操作系統平臺，可滿足不同材料的試驗方法的需要，完成拉伸、壓縮、彎曲測試要求。

該軟件包括有以下主要特點：

  內核以Access數據庫為中心，結合SQL語言，便于數據的求取，可方便地加入新的試驗處理方法。主要功能：

（1）力值、變形、位移的同步測量和顯示。

（2）試驗曲線實時顯示。

（3）可任意刪除已做過的某個試樣的數據。

（4）可對曲線進行任意縮放操作、打印，并在曲線上選取參數點（屈服點、彈性等）。

（5）參數計算采用VB+SQL語言，可靠、方便。

（6）可求取金屬材料的抗拉（壓）強度、屈服強度、δ0.2、非比例強度、總伸長強度、延伸率等。

2）微機系統：采用聯想品牌微機（包括：主機、17寸液晶顯示器、標準鍵盤鼠標、大容量硬盤）作為主機，完成整機試驗的設定、數據采集、運算處理、顯示打印試驗結果等功能；配有試驗機專用KQL-PowerTest2001中文版和英文版智能化測試軟件包，可根據**標準、國際標準或用戶提供的標準測量判斷各種材料試驗的各種性能參數，并對數據進行統計和處理；然后輸出各種要求格式的試驗報告和試驗曲線。

3） 操作方式：手閥操作，并配有手控操作盒，含6個按鍵（上升、下降、上夾緊、下夾緊、上松開、下松開），操作更方便，**可靠。

4）**保護：設備配有油缸限位保護、過載自動停機保護、過電流及漏電自動斷電保護、應急開關等保護功能。

4、產品的優勢

（1）、主機采用油缸下置式結構，600KN以上試驗機采用6立柱連接上橫梁與工作臺面，使整機結構緊湊穩定；

（2）、采用液壓自動夾緊機構，試樣夾持牢靠，不易打滑，并降低勞動強度；

（3）、采用輪幅式負荷傳感器，精度高，性能穩定；

（4）、意大利進口油泵機組，噪音低，油路穩定無沖擊；

（5）、液壓密封采用雙密封結構，有效防止漏油、滲油；

（6）、配置了鉗口防護板，有效防止鉗口夾板被劃傷；

5、產品的缺點

該產品手閥操作，由計算機處理試驗數據，沒有計算機自動控制試驗功能，不能實現恒力或恒應力加載功能。
