1、用途及特點：

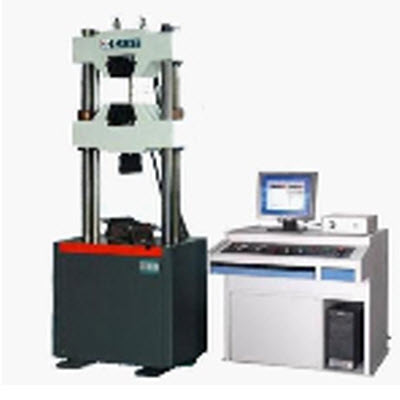

WAW系列微機控制電液伺服**試驗機采用油缸下置式主機，配置了意大利進口油泵電機組和伺服閥的電液伺服油源和獨立的低噪音夾緊油源。全數字程控放大器，具有控制模式智能設置專家系統，可實現恒力、恒應力、恒變形、恒速等各種模式的閉環控制，完成金屬材料、非金屬材料的拉伸、壓縮、彎曲和剪切試驗。能夠按照GB228《金屬材料室溫拉伸試驗方法》的要求自動求取各種強度和彈性模量E等參數。

 2、主要技術參數：

主要型號

 WAW-100

 WAW－300

 WAW－600

 WAW－1000

 WAW－2000

 WAW－3000

*大試驗力

 100kN

 300kN

 600kN

 1000kN

 2000kN

 3000kN

主機結構型式

 兩立柱式

 兩立柱式

 四立柱式

 四立柱式

 四立柱式

 四立柱式

力示值精度

 優于±1%（可按用戶要求達到±0.5%）

負荷分辨率（kN）

 滿量程的1/500000

有效測力范圍（kN）

 *大試驗力的2%～**

變形示值精度

 優于±0.5%

變形分辨率（μm）

 2

位移

          示值相對誤差優于±1%              分辨力：0.01mm

應力控制速度（Mpa/s）

 1～45

應變控制速度（mm/s）

 0.001～0.5

位移控制速度（mm/s）

 0.02～3

試驗

空間

 拉伸空間

 600

 600

 650

 650

 750

 800

壓縮空間

 550

 550

 550

 580

 650

 700

有效寬度

 460

 460

 500

 520

 650

 750

油缸行程

 200

 200

 250

 250

 250

 250

主機

尺寸

（mm）

 油缸下置式（雙空間）

 720×580

×1770

 720×580

×1770

 800×620

×2050

 860×660

×2170

 950×620

×3000

 1100×750

×3100

油缸上置式（單空間）

 850×540

×2600

 850×540

×2600

 980×640

×3100

 1100×720

×3700

 1300×900

×4300

 1300×900

×4300

圓試樣尺寸

 Φ5～Φ20

 Φ10～Φ32

 Φ13～Φ40

 Φ20～Φ60

 Φ20～Φ80

 Φ20～Φ100

扁試樣尺寸（厚×寬 mm）

 0～15×75

 0～15×75

 0～30×80

 0～40×110

 10～60×120

 10～80×120

電源總功率

 2.1

 2.1

 2.3

 2.3

 3.5

 5

電源電壓

        常規電壓220V和380V, 也可根據使用地**的標準電壓配置。

重量

 1500

 1500

 2500

 3100

 5000

 6500

3、產品功能

（1）計算機自動伺服控制功能

●自動控制、測量、數據采集及處理，繪制及打印試驗曲線和試驗報告；

●測控系統自動標定、自動調零；

●無級調速，控制速度及控制方式在試驗過程中可任意平滑切換并保持；

●數據存儲及曲線放大，在試驗過程中可任意顯示不同的試驗曲線；

●在程序自動運行過程中，可隨時轉換為人工控制,手動調整控制方式和控制速度；

●試驗力超載自動保護功能，其保護范圍可任意設定；

（2）微機系統：采用聯想品牌微機（包括：主機、17寸液晶顯示器、標準鍵盤鼠標、大容量硬盤）作為主機，完成整機試驗的設定、數據采集、運算處理、顯示打印試驗結果等功能；配有試驗機專用KQL-PowerTest2001中文版和英文版智能化測試軟件包，可根據**標準、國際標準或用戶提供的標準測量判斷各種材料試驗的各種性能參數，并對數據進行統計和處理；然后輸出各種要求格式的試驗報告和試驗曲線。

（3）操作方式：手自一體式操作，并配有手控操作盒，含6個按鍵（上升、下降、上夾緊、下夾緊、上松開、下松開），操作更方便，**可靠。

（4）**保護：設備配有油缸限位保護、過載自動停機保護、過電流及漏電自動斷電保護、應急開關等保護功能。

4、產品的優勢

（1）、手自一體控制操作方式，既可以計算機自動控制操作，也可以手動操作，大大的提高了工作效率，減輕了操作員的勞動強度；

（2）、采用輪幅式負荷傳感器，精度高，性能穩定；

（3）、意大利進口油泵機組，噪音低，油路穩定無沖擊；

（4）、液壓密封采用雙密封結構，有效防止漏油、滲油；

（5）、配置了鉗口防護板，有效防止鉗口夾板被劃傷；

（6）、裝有萬向球頭自動調心機構，保證了試樣受力后上下夾頭的**對中。

 (7)、數據系統采用*新集成電路，滿量程同一分辨率?？朔藗鹘y(tǒng)試驗機的分檔放大切換遲滯以及不同檔分辨不同的弊端。加快了系統的采樣速率，提高了測量系統的精度和穩定性。從而使試驗結果符合科學、保真輸出。24位 A/D 轉換通道組成。*高分辨率為 1/500000，全程不分檔；選用BB、AD、Xilinx 等原裝**集成器件，全數字化設計；符合 PCI 總線標準，微機自動識別和安裝，滿足“即插即測”。電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。

5、產品的缺點

該產品由伺服閥自動控制，摒棄了WES、WEW試驗機的所有缺點，技術先進而成熟，但缺點是造價高，且對試驗用液壓油的清潔度要求較高。
