編輯日期：2026-03-30

→混凝土結構和構件用預應力鋼絞線錨具、夾具和連接器，預應力鋼結構鋼絞線錨具、夾具和連接器，拉索錨具、夾具和連接器，預應力筋錨具、夾具和連接器的靜載錨固性能測試及研究。

　　→錨具夾具連接器靜載錨固性能試驗：錨具連接器效率系數ηa、夾具效率系數ηg、達到實測極限拉力時組裝件受力長度的總應變εapu。

　　→鋼絞線-錨具組裝件在靜載試驗中破斷時*大拉力(實測極限拉力Fapu)；

　　→鋼絞線-夾具組裝件在靜載試驗中破斷時*大拉力(實測極限拉力Fgpu)；

　　→輔助性試驗/鋼絞線內縮量試驗：張拉端鋼絞線內縮量＜5mm。

　　→總應變εapu自動測量裝置、鋼絞線內縮量自動測量裝置，自動采集處理，精準**。

　　→鋼絞線公稱直徑/平均外徑Dn/mm：9.50/9.53；11.10/11.11；12.70；15.20/15.24；17.78/17.80；19.30；20.30；21.80；28.60；

　　→張拉端錨具：YM圓錨張拉端錨具、YMB扁錨張拉端錨具、YJM圓形夾片式錨具(單孔和多孔夾片式)、BJM扁形夾片式錨具(單孔和多孔夾片式)、DM張拉高強鋼絲墩頭錨、YGM張拉精軋螺紋鋼筋螺母、GZM錐塞式鋼質錐形錨具、RZM熱鑄錐塞式錐形錨具、LZM冷鑄錐塞式錐形鐓頭錨具。

　　→固定端錨具/握裹式錨具/擠壓錨/P錨：YMH圓錨固定端壓花錨具、YMHB扁錨固定端壓花錨具、YMP圓錨固定端擠壓式錨具、YMPB扁錨固定端擠壓式錨具、DTM支撐式鐓頭錨具、LMM支撐式螺母鐓頭錨具、JYM握裹式擠壓錨具、YHM握裹式壓花錨具。

　　→公路橋梁、鐵路橋梁、城市立交、城市輕軌、高層建筑、水利水電大壩、港口碼頭、巖體護坡錨固、基礎加固、隧道礦頂錨頂、預應力網架、地鐵、大型樓堂館所、倉庫廠房、塔式建筑、重物提升、滑膜間歇推進、橋隧頂推、大型容器及船舶、軌枕、更換橋梁支座、橋梁及建筑物加固、鋼筋工程、防磁及防腐工程（纖維錨具）、碳纖維加固、先張梁場施工、體外預應力工程、斜拉索、懸索等。

　依據標準　

　　→JT/T329-2010《公路橋梁預應力鋼絞線用錨具、夾具和連接器》

　　→GB/T14370-《預應力筋用錨具、夾具和連接器》

　　→JGJ85-2010《預應力筋用錨具、夾具和連接器應用技術規程》

　　→TB/T3193-2008《鐵路工程預應力筋用夾片式錨具、夾具和連接器技術條件》→GB/T5224-2014《預應力混凝土用鋼絞線》

　　→ISO6934-4:1991《預應力混凝土用鋼第四部分：鋼絞線》

　　→JG/T330-建筑工程用索；

　重要特點　

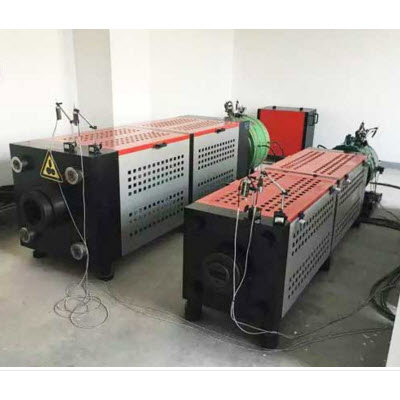

　　→MGW-5000微機控制靜載錨固試驗機采用臥式四立柱、高剛性、高穩定性的載荷機架，高強度鋼板防護罩。

　　→載荷機架與測控系統、加載系統分置，**、方便。

　　→高強度防撞**沙箱，聯接載荷機架，緩沖吸震、防止沖擊移動、**可靠。

　　→可移動式重型**防護網，覆蓋液壓缸及鋼絞線錨具、鋼絞線試樣，聯接防撞沙箱，雙重安保。

　　→靜音型油源泵站系統，自帶冷卻系統保證油溫不會升高，適于長期連續工作。

　　→載荷自動控制、循環控制、應變自動控制及自編程控制等多種控制方式。

　　→高精度測力器傳感器，線性寬，穩定性好，測力精度高。

　　→本款鋼絞線錨固試驗機的電路板采用光電隔離設計，具有抗干擾能力強的特點。

　　→全數字閉環、多通道、多功能、易操作的WANCE-Test 測控軟件。

　　→試驗過程的自動控制、數據采集、處理、分析、存儲及顯示，實時保存、查詢、調用。

　　→控制模式智能設置，控制方式之間無沖擊、平滑切換，加載、卸載平穩。

　　→加荷速率任意設定，恒負荷、恒位移控制。

　　→數字化調零和標定，操作提示和向?qū)Чδ堋?/p>

　　→過程再現和數據再分析、曲線放大、比較、遍歷、多曲線疊加；曲線可自由放大和縮小；滿度自調。

　　→模塊化、開放式編程、個性化設計，試驗條件（試樣環境、測試條件）可自編程、自添加。

　　→標準模塊；權限管理模塊、試驗?zāi)K、控制模塊、分析模塊、查詢模塊、輸出模塊等。

　　→多種標準（國標、英標、美標、德標、澳標、日標、意標、俄標、歐標/GB、ISO、JIS、ASTM、DIN、BS、EN)。

　　→靈活的Excel或Word報告格式，可選擇、指定、排序、單獨、合并、多類型輸出。

　　→網絡數據庫管理。

　重要參數　

MGW-5000微機控制靜載錨固試驗機

1*大試驗力5000kN6500kN

2試驗力測量范圍1%～**（全程不分檔）

3試驗力準確度優于示值的±1%

4力控速率控制范圍0.05%～2.5%F.S

5速率控制準確度≤±1%

6位移測量范圍0～300mm

7位移準確度≤±1%

8力、位移保持2%～**F.S

9保持時間≥24h

10活塞行程0～350mm

11拉伸間距≥3600mm

12檢測范圍1～24孔錨具靜載性能、內縮量、效率系數、鋼絞線總應變等

13保護功能超過*大試驗力2%～5% F.S自動停機。

14機架型式臥式、四柱、高剛性、高穩定性

15電源電壓～380V±10% 50Hz（須可靠接地）

16設備功率≈5.5kW

17機架尺寸(LWH)≈4900x750x880mm≈5600x780x960mm

18設備重量≈4600kg≈5200kg

19操控柜尺寸(LWH)1180x800x1430mm

20操控柜重量≈550kg

　重要配置　

序號名 稱內 容數 量

1高剛度載荷機架臥式、四柱、高剛性、高穩定性1套

25000kN（6500kN）穿心式預緊千斤頂加載、卸載、后退、停止、速度控制1套

3200kN前卡式千斤頂、油源系統鋼絞線預緊，小巧精密電動油泵1套

45000kN（6500kN）測力傳感器穿心式，0.2％F.S，靜載錨固力測試1支

5位移測量裝置高精度高靈敏1套

6總應變自動測量裝置 1套

7伺服操控系統一體化、高集成、自冷卻1套

8高強度防撞沙箱緩沖吸震型2套

9重型**防護網可移動式2套

10計算機主流*液晶1臺

11隨機工具 1套

12技術資料說明書、裝箱單、合格證、服務單1套

13試驗機軟件中文版/可定制英文版1套
