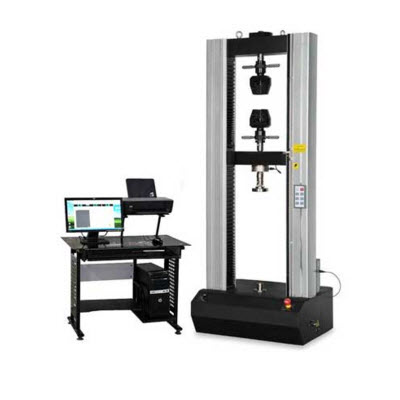

UTM4000系列微機控制電子**試驗機（雙柱落地式機）

　設備用途　

該機主要用于金屬、非金屬材料的拉伸、壓縮、彎曲等力學性能測試和分析研究?？勺詣?dòng)求取拉伸強度、*大力、拉伸彈性模量等試驗參數，并可根據GB、ISO、DIN、ASTM、JIS等國際標準進行試驗和提供數據。

　性能特點　

本產品采用高強度光杠固定上橫梁和工作臺面，使之構成高剛性的門式框架結構。采用伺服電機驅動,伺服電機通過傳動機構帶動移動橫梁上下移動,實現試驗加載過程.分為單空間和雙空間兩種機型。主本機采用先進的DSP+MCU全數字閉環控制系統進行控制及測量，采用計算機進行試驗過程及試驗曲線的動態顯示，并進行數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，產品性能達到國際先進水平。

設備名稱雙柱落地式電子**試驗機

設備規格、型號UTM4000系列

UTM4102S、UTM4202S、UTM4502S、UTM4103S、UTM4203S、UTM4503S、UTM4102X、UTM4202X、UTM4502X、UTM4103X、UTM4203X、UTM4503X、UTM4104S、UTM4204S、UTM4304S、UTM4104X、UTM4204X、UTM4304X、、UTM4204SYXL、UTM4304SYXL、UTM4104JS、UTM4204JS

*大試驗力100N、200N、500N / 1kN、2kN、5kN、10kN  /  20kN、30kN

精度等級0.5級

載荷參數試驗力測量范圍0.4%～**FS（滿量程）

試驗力示值誤差示值的±0.5%以內

試驗力分辨率*大試驗力的±1/500000，全程不分檔，且全程分辨率不變

大變形參數大變形測量范圍10～800mm

大變形示值誤差示值的±1%以內

大變形測量分辨力0.008mm

位移參數位移示值誤差示值的±0.2%以內

位移分辨力0.04μm

控

制

參

數

應力控制速率范圍0.005～5%FS/s

應力控制速率精度速率＜0.05%FS/s時，為設定值的±2%以內，速率≥0.05%FS/s時，為設定值的±0.5%以內；

應變控制速率范圍0.005～5%FS/s

應變控制速率精度速率＜0.05%FS/s時，為設定值的±2%以內，速率≥0.05%FS/s時，為設定值的±0.5%以內；

位移控制速率范圍0.001～500mm/min

位移控制速率精度為設定值的±0.2%以內

恒應力、恒應變、恒位移控制范圍0.5%～**FS

恒應力、恒應變、恒位移控制精度設定值≥10%FS時，為設定值的±0.5%以內，設定值＜10%FS時，為設定值的±1%以內

主

機

參

數

外形尺寸695×580×1915mm

試驗空間(上,下夾具接頭插銷中心距離)單空間（S上、X下空間）1100,雙空間(SYXL上壓下拉/JS假雙）1000

有效試驗寬度450mm

電源220V/50Hz，±10%

功率500W/ 750KW

主機重量380Kg
