一、設備型號

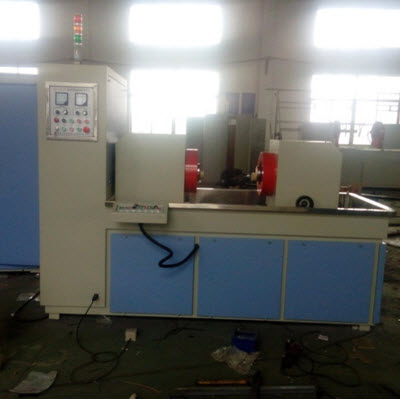

CJW-3000型熒光磁粉探傷機(半自動)

二、磁粉檢查的基本原理

　　當一個由鐵磁性材料制成的工件被放在磁場中，磁場中波動的磁力線被吸引到工件表面上并通過它。如果磁力線被迫通過一個裂痕，磁力線將繞過這一區域形成“漏磁場”，這時將磁粉散布在零件表面，就會在裂痕處堆積成缺陷形磁痕，顯示零件缺陷的大小和位置。磁粉的顏色應與零件表面顏色形成鮮明的對照。

三、用途

　　該機是根據磁粉探傷原理和JB／T8290－1998的要求設計的，適用于用交流磁化各類磁性材料制成的小形軸類零件，能檢查出零件表面和近表面因鍛壓、淬火、研磨、疲勞而引起的裂痕及夾渣等細微的缺陷。可對工件分別進行周向、縱向、復合磁化和自動退磁。

四、主要技術性能指標

　　1.磁化方式:  周向磁化　縱向磁化　復合磁化

　　2.磁化電流:  周向0－3000A，連續可調

　　             縱向0－16000AT ，連續可調

    3、電極間距：700mm  可調節

　　4、夾緊方式：氣動夾緊（氣壓0.4Mpa）

　　5、設備暫截率：30％

    6、磁化效果：工件表面A型2＃試片顯示清晰

    7、電源：三相四線，380V±10％ 50Hz

磁化時*大電流約110A／相；（建議使用10平方毫米以上電源進線）

    8、總重量約1800千克

五、設備的組成及結構特點

　　1、概述：

　　本機是由磁化電源控制系統、夾持裝置、磁化線圈、儲液箱、噴灑系統等以相應方式聯于一體。適用于各類小型軸、棒、環形工件的磁粉探傷。

　　2、磁化電源控制系統

　　磁化電源控制系統放在機床側面獨立電源柜內，控制面板裝在電源柜側面，電氣安裝板上面裝有交流接觸器、空氣開關、可控硅組件、電源變壓器、斷路器、輸出端子、PLC等主要控制元件。

　　3、夾持裝置

CJW-3000型熒光磁粉探傷機(半自動)夾持裝置主體以薄鐵板材料彎折焊接而成，整體結構趨于合理美觀。它以集液槽為界分為上下兩部分，下部裝有兩只主變壓器、兩只互感器和連接銅排，其上半部由電極導軌，磁軛線圈，移動電極。集液槽采用不銹鋼板焊接而成，集液槽裝在床身上與床身組成整體。下右側部為儲液箱。

    4、儲液箱

　　儲液箱為獨立整件，它根據液體流動原理設計成型，上蓋上裝有120W電動機兩只 ，進行攪拌和抽液，容積為30升，置于床身內右側部。　

六、設備的安裝和連接

　　本機安裝時只要將機器放置在混凝土水平地面上即可。把插座連接好，打開電源柜門板，對照線號將四根電源連接電纜接到相應的端子上，注意不可接錯，以免造成機器損壞。（機床外殼應良好接地）

七、設備的使用

　　1、電極夾頭的間距調整

　　移動電極：夾頭間距可在0-700mm內進行電動調整。

2、磁懸液的配制

（在使用油磁懸液時要注意防火在工作場地應備有滅火器件）

　　A、熒光磁粉：1.8－2g／L液體（油液為無味煤油，在使用油液時注意防火）

水液加分散劑： 3g／L；消泡劑： 2g／L。

防銹劑： 5g／L

    B、非熒光磁粉：10－20g／L

    3、磁化電流的選擇

    A、周向磁化電流一般可按下式計算：

連續法：I＝8D－15D

剩磁法：I＝20D－25D

　　I－采用電流值（安培）

　　D－試件直徑（毫米）

　　以上為推薦數值，如果試件有特殊要求時，I與D關系可自行選擇。

　　B、縱向磁化電流一般大于周向電流，以磁化靈敏度效果為準！　　　　

八、設備的操作

　 在操作使用本機前應仔細閱讀技術說明書中的相關內容，熟悉該機的技術性能和工藝規范，仔細檢查接線無誤后方可開機操作。

本設備可在手動和半自動狀態下操作。

操作時**先接通電源開關，電源指示燈亮。

本設備在手動狀態下：

人工上料→夾緊→轉動噴液→噴液磁化→磁化→轉動觀察→松夾→按退磁→下料。

本設備在半自動狀態下操作時：

**先進行上料，這時只要按動工作啟動按鈕。設備就可按照設置好的程序進行工作。

半自動操縱工藝流程：

上料→按工作啟動按鈕設備就可按照設置好的程序進行夾緊→轉動噴液→噴液磁化→磁化→轉動觀察→松夾→按退磁→下料。

注意：在手動“充磁”時，應注意的是連續充磁時間不應大于2S，兩次充磁的時間間隔不應小于5S，這是由于該機設定暫載率所決定的，否則將造成整機的發熱部件過熱，造成機器不**要的損壞。

九、設備的保養與維護

　　A、保養與維護

　　1、本設備應在清潔干燥無腐蝕性氣體，通風良好的環境中放置與使用。

　　2、設備的周圍不應有產生強電磁干擾的設施存在。

　　3、設備的操作使用與維修應有專人負責。

　　4、每班工作前后應對設備進行清潔打掃。

　　5、對儲液箱中磁懸液要定期檢查，過濾網應定期進行清洗。

　　6、應定時檢查潤滑件，保持良好的潤滑。

　　7、經常檢查磁懸液噴嘴并**雜質，檢查噴液閥門并**閥體內雜質。

　　8、定期檢查保護接地裝置，保持接地良好。

    9、縱向磁軛線圈應保持清潔，不可將雜質粘于線圈間隙中。

　　10、下班時應關閉電源和氣源。

B、異常狀態的檢查

1、不能開機

    **先打開電源柜，檢查配電板右上角的空氣開關Q0是否合上。

    2、開機后不能工作

   （1）看是否在“自動” 還在“手動”鍵。

   （2）PC機工作是否正常，PC有無報警指示。

    3、某路電流無指示

   （1）查看該路的快熔器是否燒壞。

   （2）周向是否夾緊或是否夾持有工件。

    4、無電流

   （1）是否無工件，工件兩端接觸不良。

   （2）電流沒有調到所需值，查保險絲。

   （3）查看電位器好壞，對換觸發電路板看是否好壞。

    5、某路電流不能調整

   （1）換可控硅組件。

   （2）查看電位器好壞。

   （3）對換觸發電路板看是否好壞。

（3）某路無電流，磁化時先檢查主變壓器T1初級電壓是否從0-380V可調，如果不正常再檢查主變壓器初級以前電路，如果正常再檢查主變壓器初級以后電路。

    十、設備常規參數的檢查

1、磁化效果

在被測工件上需探傷部位粘上A型2＃標準試片，在相應磁化條件下能清晰顯示相應的裂紋

　　2、磁懸液濃度測試

在GB3721規定的方法下進行標準濃度測試，或用100 ml沉淀管測試。
