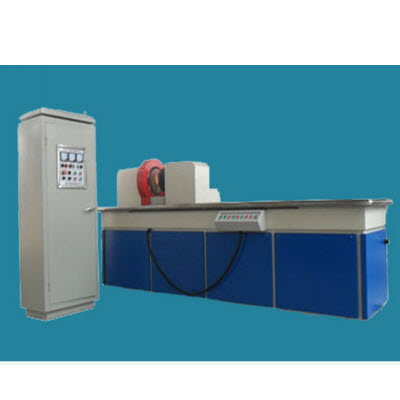

CJW-4000型熒光磁粉探傷機系固定式機構，機、電分開半自動磁粉探傷設備。主要由磁化電源、電氣控制系統、夾持磁化系統、磁懸液噴灑及回收系統、退磁系統等幾部分組成。適用于以濕磁粉法檢測由鐵磁性材料制成的軸類零件的表面及近表面因材料、鍛壓、淬火、加工、疲勞等原因引起的裂紋和各種細微缺陷。

　　該設備采用自動、手動兩種運行方式，由進口可編程控制器(PLC)對設備進行集中控制。手動時，可進行每個功能的單步獨立操作;自動時，該設備自動執行PLC內部程序，人工上料后，實現工件夾緊、托架支撐、噴淋、復合磁化、退磁、松開等一系列動作的半自動化，交流磁化均帶斷電相位控制，具有較高的剩磁穩定度，適用于連續法探傷。復合磁化在工件上形成疊加磁場，一次性**顯示磁跡，具有較高的檢測效率。

設備主要技術參數：

　　1、磁化方式：周向、縱向、復合三種磁化方式；

　　2、周向磁化電流：AC 0-4000A有效值，連續可調，帶斷電相位控制；

　　3、縱向磁化磁勢：AC 0-16000AT有效值，連續可調，帶斷電相位控制；

　　4、電極間距： 0-1500mm電動可調；

　　5、暫載率：≥30%；

　　6、夾緊方式：氣動夾緊；

　　7、運行方式：手動、自動；

　　8、探傷靈敏度：A型2#試片清晰顯示（包括圓圈及十字架）；

　　9、退磁方式：自動衰減式退磁；

　　10、周向退磁電流：AC 4000-0A有效值，連續可調；

　　11、縱向退磁磁勢：AC 16000-0AT有效值，連續可調；

　　12、探傷節拍：約20秒/件，不包括上下料的時間(探傷時間和工藝過程可根據需方實際需要，程序可調整)；

　　13、電源：380V±10% 50Hz 200A；80KVA

　　14、重量：約2000Kg。
