n詳細說明：

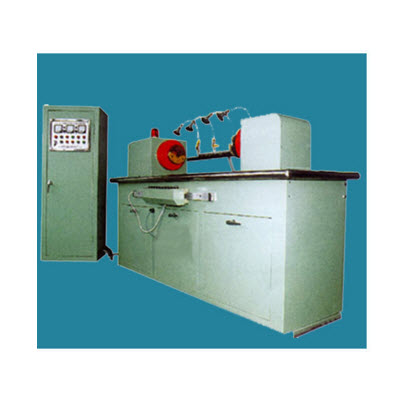

n該機為微機控制半自動濕法熒光磁粉探傷設備，特別適用于自動流水線上對鐵磁性小型零件的大批量磁粉檢驗。它以小型工業可編程序控制器（PLC）為電氣控制核心，對系統的夾緊、噴液、磁化、松開、下料等進行控制，能按規定程序完成除工件上下料、缺陷人工觀察以外的全部探傷過程，既可自動循環操作，又可自動單周操作和手動單步操作。

n磁化電流連續可調，具有斷電相位控制功能和故障自診斷及狀態指示功能。該機磁化采用周向通電法，縱向磁軛法，一次磁化**檢測。其電極夾緊工件采用氣缸驅動，尾電極調整為電動移動。配有紫外燈，特別適用于熒光磁粉探傷。為避免工件因未能通電而產生漏檢，該機具有電流預選和欠流報警功能，并自動停止設備的自動循環過程。為了使磁懸液能夠均勻的噴灑在工件的表面上，在噴灑磁懸液的過程中，工件可做180°角的往復擺動 (如不進行內噴灑可做成工件連續360°轉動) 。

n

n主要技術指標　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

n1、周向電流：AC　0－2000A　　　　連續可調　　帶斷電相位控制

n2、縱向磁勢：AC　0－20000AT　　　連續可調　 帶斷電相位控制

n3、退磁磁勢：AC　20000AT－0 連續可調 自動衰減

n4、磁化方式： 周向磁化、縱向磁化、復合磁化

n5、電極間距：　0－1000mm　　　　連續可調

n6、退磁效果：　≤0.2mT

n7、夾緊方式：氣動夾緊(氣源大于0.4MPa用戶自備)

n8、尾架移動：電動

n9、紫外線強度：距工件表而380mm處不小于1000μw／com2

n10、探傷靈敏度：A型2號試片清晰顯示

n11、生產節拍：　12S／件（300件／小時）

n12、電　　源：　三相四線　 AC 380V±10%　50Hz 約 120A（瞬時）

n13、工藝流程：　

n人工裝件――夾緊――噴液（180°擺動）――磁化（噴液）――磁化――擺動觀察裂紋――退磁――人工卸件
