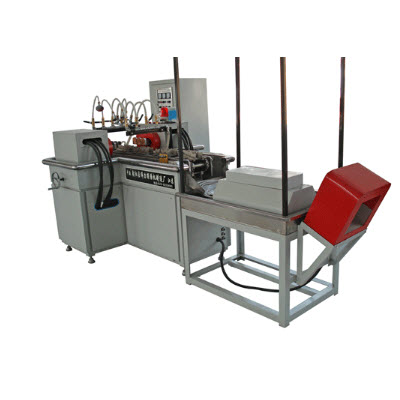

CDG-2000型曲軸螺栓專用磁粉探傷機，CDG-2000型螺栓曲軸專用磁粉探傷機屬于曲軸，螺栓標準件等小型軸棒類工件專用探傷機該機屬于小型軸棒類工件探傷三工位專用磁粉檢測流水線設備具有極距調整方便、操作簡單、自動化程度高、檢測效率高、**可靠等特點。針對曲軸，螺栓等小型軸棒類工件表面近表面因鑄造、鍛壓、淬火、研磨、疲勞等引起的各種裂紋、夾渣等極細微的缺陷。**復合檢測，**無漏檢，并設有漏檢自動報警功能。本機以可編程控制器（PLC）為核心，根據工件檢測工藝，由傳感器送給信息，經PLC處理、判斷分別控制相關的機械動作，根據周、縱向磁化的設定參數，利用專用可控硅移相觸發集成電路控制周、縱向控硅觸發電路，輸出觸發脈沖。達到自動化磁粉檢測的目的。

主要特點：

1）本機采用低壓大電流的輸出方式，電流、安匝數可調。

2）運行程序：手動和自動二種。

自動程序為：上料定位-輸送-夾緊-噴灑-磁化-松開-輸送-工件進入觀察臺-觀察-退磁-下料。

自動狀態中可隨時手動切入，**無憂。

3）主電路為無觸點控制、無噪音、設備性能穩定。

4）縱向磁化線圈由兩只長圓型磁軛線圈構成。周向磁化器由六只高錫錫鋼片和六只通電電極板構成。

5）工件輸送機構用鏈條和減速機作動力在磁性開關的作用下，實現工件輸送和精確定位。 6）電極間距調節機構：由絲桿、軸承、絲桿螺母和手把構成，主要用于移動電極的移動與定位。氣動機構：由氣缸、電磁閥、調速閥、氣源處理組件等構成，用于工件夾緊，實現周向通電磁化，確保探傷靈敏度。

主要技術指標：

1）周向磁化電流AC：0～2000A連續可調，帶斷電相位控制（三路）。

2）縱向磁化磁勢AC：0～20000AT連續可調，帶斷電相控制（無漏檢）。

電源：三相四線，380V ± 10%，50HZ，約80A。

探傷節拍：一次三只日產8小時不少于8000件。

電極間距：0～400mm。

磁化原理：通電、磁軛法。

磁化方式：周向磁化（三只工件分別通電）、縱向磁化、復合磁化三種。

紫外線強度：距工件380mm處紫外線強度不少于1000Uw/cm2。

靈敏度測試：按標準2號A型試片測試，顯示清晰。

退磁：退磁線圈遠離式退磁。剩磁小于0.2mT。
