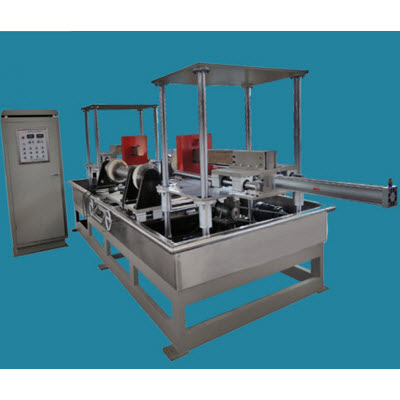

大型閥體專用熒光磁粉探傷機

詳細說明：

適用大中型閥體等環形零件。（可承重達10噸）

主要技術參數：

1、周向磁化電流：AC：0-10000A有效值，數字顯示，連續可調；

2、縱向磁化磁勢：AC：0-30000AT有效值，數字顯示，連續可調；

                 （激磁電流I=3000A，激磁線圈匝數N=10T。）

3、磁化方式：周向磁化、縱向磁化、復合磁化；

4、暫載率：≥20%，連續磁化時間*大3S；

5、磁化靈敏度：A型2#試片（15/50）清晰顯示；

6、控制方式：手動、自動；

9、芯棒運動方式：氣動；

10、退磁方式：周縱向衰減法；

11、周向退磁電流：AC：10000-0A有效值，數字顯示，連續可調；

12、縱向退磁磁勢：AC：30000-0AT有效值，數字顯示，連續可調；

13、退磁效果：≤0.3 mT（3Gs）；

14、紫外線強度：距光源381mm工件表面處強度≥4000μW/cm2；

設備制造標準：

1、用戶現場和需方實際探傷工藝要求。

2、中華人民共和國磁粉探傷機《GB3721-83》標準，

機械工業部行業磁粉探傷機《JB/T8290-1998》標準，

行業《HB/Z72-98》標準。

3、ISO-9001質量體系認證文件。

2、設備磁化原理及性能介紹：

CDW-10000型閥體專用熒光磁粉探傷機為電分立式結構，電氣控制系統和機械床身獨立分開，主要用于濕式磁粉法檢查大中型閥體等環形零件內表面、外表面、端面及其近表面任意方向的裂紋缺陷。該設備由電氣控制系統、電源系統、機械床身系統、開路磁軛磁化裝置、工件支撐裝置、磁懸液噴淋循環系統、熒光觀察系統等幾大部分組成。
