編輯日期：2026-03-30

一、概述

1.1供貨范圍

1.2 檢測零件

1.3 交貨期

1.4貴方工廠條件

二、該磁粉探傷機能滿足的工藝要求

三、該探傷機能滿足的要求

3.1概述

四、設備及操作**性要求設備外觀要求：

五、 承諾提供的技術資料

六、對產品技術規格標準要求的保證和承諾：

七、對產品交貨、質量保證期承諾

八、對產品售后服務的方案及承諾

一、概述

1.1供貨范圍

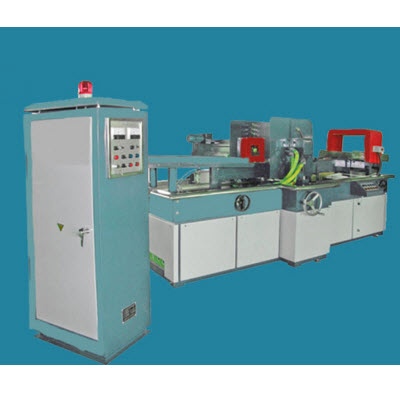

1.1.1設備名稱: CJH-20000AT油管管端專用熒光磁粉探傷機。

1.1.2設備配置: 磁化主機1臺、紫外燈1套、噴灑系統1套、

1.1.3設備用途：用于油管及油管管端表層裂紋的檢測，油桿長度12000mm。

1.1.4 該項目為交鑰匙工程。

1.2 檢測零件

本探傷機完全適應檢測0-φ200的油管。

1.3 交貨期

商務合同生效后40天

1.4貴方工廠條件

1.4.1廠房：

廠房應適應油管磁粉探傷機的檢測要求。

1.4.2動能：

供電情況：380V、50Hz、約120A

1.4.3輔機

a、本方案不含油管上料及旋轉機構的輔機。

b、本設備提供有輔機的PLC控制接口。

二、該磁粉探傷機能滿足的工藝要求

2.1采用熒光磁粉表層裂紋探傷的形式，磁化方式能發現工件

各檢測點的表面缺陷。

2.2 正確、合理選擇工藝參數，合理設定電流強度、通電時間、熒光照度等參數，即可保證探傷靈敏度要求。磁化采用非接觸式線圈磁軛法，磁軛無限止接觸工件，工件旋轉，磁場不轉的相對原理檢測縱向裂紋?？v向磁化采用線圈法，檢測周向裂紋，電流加載時，電流強度應從小到大，逐步增加，該機采用了高靈敏度檢測電路，實現了不**工件；探傷對油管表面無任何損傷。

2.3本設備并配備電流上下限聲光報警裝置。

2.4采用遠離式退磁方式，剩磁強度小于4高斯（0.5mT）。

2.5本機采用水基或油基磁懸液，可以保證探傷效果的同時滿足**防火要求。

2.6本機周向磁化和縱向磁化既可分別進行，又可同時進行即復合磁化；電流無級調節。

2.7本設備配紫外線照射系統，觀察裂紋清楚。

三、該探傷機能滿足的要求

3.1概述

3.1.1滿足的基本要求

3.1.1.1該探傷機為熒光磁粉探傷機，探傷機采用臥式分立型結構；主要包括工件磁化裝置,控制中心,電流指示裝置,磁懸液儲存、攪拌、噴灑裝置。

3.1.1.2該探傷機是全新設備（包括所有零部件、元氣件和附件）, 具有很好的剛性，技術先進，運行可靠；整機設計制造符合JB/T8290-1998《磁粉探傷機》**標準及油管相關檢測標準。

3.1.1.3 我廠磁粉探傷機具有的技術特點、結構、原理等成熟可靠。

3.1.1.4 我廠制造的油管磁粉探傷機的電氣、氣動等元器件采用國內外**品牌。

3.1.1.5該探傷機磁化主機和控制中心為全封閉形式，設有帶鎖的門板，便于維修及調整。

3.1.1.6該探傷機關鍵零部件采用高絕緣強度環氧材料、尼龍材料，具有良好的絕緣性能良好及采用1Cr18Ni9Ti不銹鋼制造床身、集液槽及儲液箱等良好的防銹性能。

3.2 探傷機的主要參數

3.2．1主要技術參數

3.2.2.1周向磁化（無接觸）：交流0-20000AT（有效值），無級調節，帶斷電相位控制。

3.2.2.2 縱向磁化（無接觸）：交流0-20000AT（有效值），無級調節，帶斷電相位控制。

3.2.2.3退磁強度≤0.5mT

3.2.2.4紫外線燈強度：紫外線燈下口中心到被探傷件表面380mm的位置上紫外線的強度不小于1000μW/cm2。

3.2.2.5探傷靈敏度： A2型試片全方向能清晰顯示

3.2.2.6縱向線圈內徑Φ500mm。

3.2.2.7周向磁軛截面50×500mm

3.2.2.8觀察區長度400mm

3.2.2.9磁懸液箱容積30升

3.2.2.10設備運行暫載率為30%

該機為臥式磁粉探傷機，主要由磁化裝置、磁懸液噴淋回收分流機構、暗室紫外線燈系統等部分組成，并以相應方式聯于一體。

3.3.1主要結構詳細說明

磁化電源控制柜是直立箱式結構，采用國產冷軋綱板剪折焊接而成，柜內安裝一塊高絕緣性能環氧板制作的電氣元件安裝板，上面集中裝有元器件及歐姆龍PLC機和我廠專門設計的觸發電路控制板?？刂乒裾姘惭b電流表和相關控制按鈕。

磁懸液儲液箱，采用不銹鋼材料制作，容積為30 升，并設有雙層過濾網和剩液排液口，采用的國產攪拌泵壓力泵，4只淋噴頭，具有流量大噴灑攪拌均勻等優點，采取了防堵措施，解決了磁粉探傷機中磁懸液堵塞現象。磁化時噴灑的暫載率為30%,工件通過磁化器時,磁化與噴液同時進行,并不停止.磁懸液可循環使用。

暗室紫外燈系統，采用彩鋼瓦結構將磁化區和觀察區全部封閉，上方配置排風扇，暗室內觀察區合理安裝紫外燈確保*佳照射效果。紫外燈選用5根進口菲力浦紫外燈管，在暗室內保證距工件表面365mm處紫外燈照度達1000μw/cm2 以上。

磁化電源主電路采用可控硅無級調壓電路，利用三相互成1200相位差的交流電源電源，實現低電壓、大電流輸出，對工件進行磁化，當選用復合磁化時，磁力線旋轉，形成旋轉磁場，可一次檢查工件表面和近表面因滲碳碎火、表面碎失、研磨、疲勞而引起的磁痕及夾渣等細微缺陷。本機可對工件分別進行單路和復合磁化，周向交流磁化，縱向通過轉換開關實現交流磁化。

磁化電流分別可調，具有操作簡便，噪音小，性能可靠的優點，交流帶有斷電相位控制功能，避免了交流漏檢現象。

四、設備及操作**性要求設備外觀要求：

（1）符合人體工程學原理，易于操作。

（2）該設備設計、制造及操作使用符合**對人體及外部環境**性的相關要求。

（3）設備結構設計合理，外表美觀大方。

（4）設備焊縫要求平整、光滑，無焊渣和流疤現象。

（5）設備表面用天藍色噴漆處理，平整、光滑、均勻、美觀。

五、 承諾提供的技術資料

我廠提供文件下列文件2套.

4.1 使用說明書

包括操作、編程﹑調試、維修和保養說明等。

4.2 磁粉及磁懸液的牌號、耗量、化學成分及性能資料。

4.3 備件和易損件清單。

六、對產品技術規格標準要求的保證和承諾：

1、保證制造的抽油桿熒光磁油管機完全符合雙方協商的各項技術要求，工藝要求，設備要求和**須提供的各種技術資料。

2、在終驗收時確保每一項指標不低于規定指標。

七、對產品交貨、質量保證期承諾

1、對產品交貨的承諾

我方承諾商務合同生效后50天交貨。

2、對質量保證期的承諾

2.1探傷機保修期為*終驗收雙方簽字之日起12個月，在保修期內，若因探傷機、夾具等故障造成業主停工，我方保證在2小時內響應貴方的維修要求，并于48小時（國內）內到達貴方現場。

2.2在探傷機保修期內，我方對探傷機及工裝出現的各類故障及時免費維修服務。

八、對產品售后服務的方案及承諾

1、向貴方提供全新的全套設備，技術是目前*先進且成熟可靠的高質量產品，滿足雙方提出的技術要求和完整設備，并且滿足相應標準以及我國**有關**環保及強制性標準。

2、我方對探傷機售后服務在保修期12個月,并提供免費的的技術支持及優惠備件供應。

3、在保修期外，實行終身服務，在保修期結束后實行有償服務，收取材料費、維修人員的工資及差旅費。

4、探傷機壽命期滿，我廠予以回收，并按低于市場價10%的價格重新設計制造新機，滿足貴方的使用。

5、供方負責免費培訓。
