MS-10A四球摩擦磨損試驗機及磨斑測量系統

一、前言

就需方采購的四球摩擦磨損試驗機及磨斑測量系統經過技術交流和協商，達成技術協議如下。經雙方簽字后，本協議成為商務合同不可分割的部分，在需方同供方簽署商務合同后生效，與商務合同具有同等的法律效力。

二、現場及公用條件

2.1 常溫，室內環境；

   存放環境溫度：-25℃~40℃。周圍環境濕度不大于95％（+25℃）。

    2.2 穩固的基礎或工作臺上，正確安裝；

    2.3 周圍環境無震動、無腐蝕性介質；

    2.4 使用電源：試驗機為三相四線制380V；

    2.5 電源電壓的波動范圍不應超過額定電壓的±10％；

    2.6 試驗機電源應有可靠接地，頻率的波動不應超過額定頻率的2％。

三、選型條件

    3.1本試驗機滿足：GB/T12583-98 潤滑劑極壓性能測定法（四球機法）

                       GB  3142-82  潤滑劑承載能力測定法（四球法）

                       SH/T0189-92潤滑油抗磨性能測定法（四球機法）

                       SH/T0202-92潤滑脂極壓性能測定法(四球機法）

                       SH/T0204-92潤滑脂抗磨性能測定法（四球機法）

    3.2安裝使用于實驗室內，無需防爆設計等。

四、設備選型及技術性能

    供方依據需方給定的現場及公用條件和選型條件對設備進行選型，并對選取的設備的適用性負責。

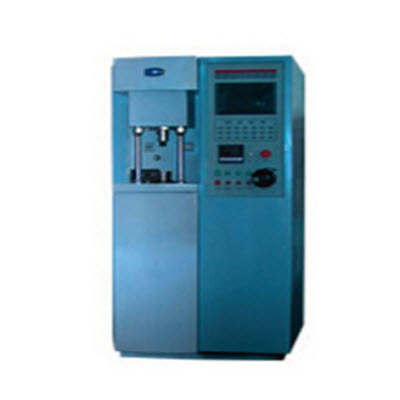

MS-10A四球摩擦磨損試驗機

技術參數

1、試驗力范圍（無級可調）：0-10KN

2、軸向加載范圍：0-10KN

3、試驗力示值相對誤差：±1％

4、試驗力長時保持示值誤差：±1％F.S

5、夾頭：有預緊力

6、主軸徑向跳動[mm]：≤0.01

7、驅動方式：直接驅動

8、加載方式：杠桿-砝碼

9、*大摩擦力：10KN

10、摩擦力測試誤差：±3％

11、主軸轉速范圍（無級可調〕：0-5000r/min

12、主軸轉速誤差:±2r/min

13、 主軸運行控制方式：手控、時控、限摩擦力、限摩擦系數

14、摩擦過程曲線：精細曲線

15、摩擦副溫度控制范圍：室溫-250℃

16、摩擦副溫度控制誤差：±2℃

17、控制系統：工業計算機,自動生成報表

18、試驗時間控制范圍：1秒-99小時

19、主軸轉速控制范圍：1-9999999轉

20、動力：伺服電機

21、伺服電機功率：1.0KW

22、額定電流：4.9A

23、磨斑觀察工具：影像顯微鏡

24、磨斑測量范圍準確度：0.001mm

25、光學放大倍數：38～500倍

26、具有大負荷過摩擦力自動停車能力

27、評定指標：PB、PD、ZMZ、長磨D值；

28、評定方法：磨斑測量與摩擦系數配合；

29、自動計算PB、PD、ZMZ：有（試驗后自動找出PB、PD、ZMZ值。并形成完整的報表

    PDF及曲線圖。）；

30、打印機：P2055X,打印測試數據；

31、測微扭矩扳手：0～100N·m；

32、采集*大值：采集摩擦力、摩擦系數、溫度（可用于判定油膜是否破裂的有力依據）

33、風冷系統：利用風冷使試驗油溫保持在恒溫狀態

34、試驗用鋼球：φ12.7mm

35、鋼球數量：1000顆

36、外形尺寸：1220mm×650mm×1800mm

37、凈重：約400kg

38、隨機附帶出廠檢驗報告和檢定證書

試驗機結構及工作原理

4.1 試驗機結構

該試驗機主要由主軸及其驅動系統、液壓施力系統、摩擦副、電氣控制箱等部分組成。在試驗機的正前方觀察，下部是試驗機的機座，機座內裝有油缸、活塞和液壓油源。在機座的左上部是主軸及驅動系統，在主軸和活塞之間是摩擦副機構。在機座的右上部是電氣控制箱，完成試驗機各參數的測量和控制。

4.2工作原理

4.2.1主軸及驅動系統

主軸及其驅動系統由交流電動機、同步齒形帶、帶輪、測速磁電傳感器、主軸組件等系統組成。主軸轉速控制系統采用的是交流變頻調速器，它可通過操作面板上的調速旋鈕對電機進行無級調速。測速磁電傳感器將測得的轉速信號分別傳**主軸轉速測量控制系統和主軸轉速測量顯示系統，從而實現主軸轉速的閉環控制和主軸轉速的測量顯示。

4.2.2液壓施力系統

試驗機的施力系統由液壓油源、油缸、活塞及試驗力測量控制系統組成。電機驅動柱塞油泵，將油箱中的液壓油經吸油濾油器過濾后送入系統，再經精密濾油器過濾后送入油缸及各液壓閥。溢流閥可調定系統的*大工作壓力，并為系統提供過載荷保護功能。二位二通閥在試驗過程中處于關閉位置，試驗結束后處于導通位置，實現油缸的快速升降，在試驗間歇時，還可使液壓系統卸荷，降低整機的功率消耗和系統的發熱。

旋轉前面板上的一個調壓手輪，可調節試驗力。順時針方向為試驗力增加，逆時針方向為試驗力減小，系統壓力可進行無級調節。液壓油的壓力通過活塞傳到摩擦副形成試驗力，并通過壓力傳感器轉換為電信號傳**試驗力測量系統，由測量儀表顯示。具體見液壓原理圖。
