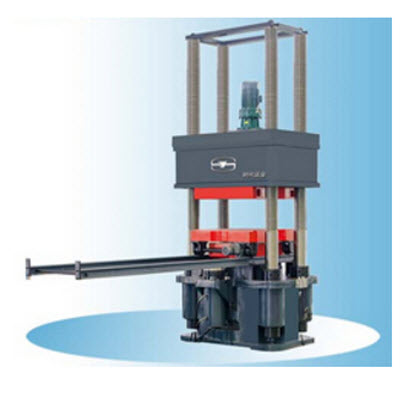

YAW-5000F-30000F微機控制電液伺服壓力試驗機

一、產品概述

    YAW-5000F、YAW-10000F、YAW-15000F、YAW-20000F、YAW-30000F微機控制電液伺服壓力試驗機主要用于混凝土試件、混凝土結構件的抗壓強度試驗，也用于金屬材料及金屬結構件的抗壓強度試驗。本試驗機可根據試驗要求繪制時間-試驗力，時間-位移，位移-試驗力曲線并自動處理試驗數據，是交通、建材、冶金、航空、航天、大專院校、科研單位等的理想試驗設備。

主機采用油缸下置式、四立柱框架式結構，機架剛度強度高，變形小，試驗空間無級可調，方便不同高度的試驗需求。橫梁通過安裝其上的螺母與四根絲杠相連，四根絲杠下端安裝在底座上，并用螺母緊固，從而構成了受力機構。通過安裝在橫梁上的電機正反轉帶動鏈輪旋轉，從而帶動螺母轉動，實現了橫梁的上下移動，使試驗空間可以方便地調整。上壓板固定在橫梁上。油缸及活塞固定在底座的中央，活塞上安裝有工作臺，下壓板通過車輪與導軌相連，這樣可輕松實現大型試樣的放置。油缸、活塞是主機的主要部分，它們的接觸面經過精密加工，使其保持一定的配合間隙和適當?shù)挠湍ぃ钊軌蜃杂梢苿?，而將摩擦減到*低。

二、技術參數

技術指標/試驗機型號

YAW-5000F

YAW-10000F

YAW-15000F

YAW-2000F

YAW-30000F

*大試驗力(kN)

5000

10000

15000

20000

30000

試驗力示值相對誤差

≤示值的±1%

試驗力測量范圍

2%-**Fn

壓縮空間

1500

1500

1500

1500

1500

活塞空載*大移動速度(mm/min)

50

40

40

40

40

活塞行程

150

300

300

300

300

位移測量范圍

0-150

0-300

0-300

0-300

0-300

位移測量精度

±1%

上下壓板尺寸(長x寬)(mm)

700*800

1050*1050

1200*1200

1350*1350

1500*1500

橫梁升降速度(mm/min)

170

200

200

200

200

主機外形尺寸約(長*寬*高)mm

1255*1145*3900

3700*1900*4900

5000*2340*5000

5000*2340*5150

5000*2500*5300
