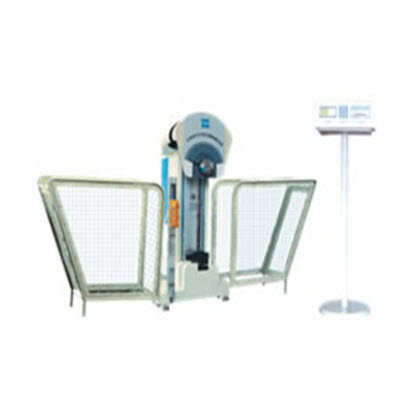

JB-S300C/S500C液晶數顯擺錘沖擊試驗機

一、產品概述

JB-S300C/S500C液晶數顯擺錘沖擊試驗機常規配置擺錘的*大沖擊能量為300J，其有效測試范圍為30-270J。根據用戶的實際需要亦可另為增加一套*大沖擊能量為150J的擺錘，其有效測試范圍為15-135J。

二、適用標準

    GB/T229-2007《金屬夏比缺口沖擊試驗方法》

GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》

三、功能特點

    沖擊沖擊試驗機底座和立柱一體化設計鑄造加工，高剛性、高穩定性。

    半自動控制，可自動實現取擺、放擺。

    試驗數據數顯：液晶數字顯示；度盤指針顯示，并實現在線打印。

    采用高精度光電編碼器作為角度采集傳感器數據采集穩定準備。

本機常規配置擺錘的*大沖擊能量為300J，其有效測試范圍為30-270J。根據用戶的實際需要亦可另外增加一套*大沖擊能量為150J的擺錘，其有效測試范圍為15-135J。

四、技術參數

型號

JB-S300C

*大沖擊能量(J)

300/150

擺錘力矩(N·m)

160.7695

80.3848

沖擊速度(m/s)

5.2

擺錘預揚角(。)

150

打擊中心**擺軸軸線的距離

750

砧座跨距

40

砧座圓角半徑

1~1.5

沖擊刀刀刃 曲率半徑

2~2.5

沖擊刀刃角(。)

30

沖擊刀寬度

16

指示裝置的分辨力(J) *小刻度值的1/2

0.1

主機電源三相四線(V)

AC380±10%

50Hz/60Hz

計算機配置顯示系統

觸摸屏

控制系統

PLC

擺錘標準配置

擺錘

試驗機重量

430

主機外形尺寸(長X寬X高)mm

800×717×1438
