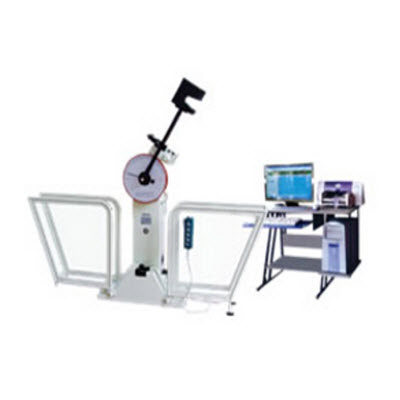

JB-W300A/W500A微機控制擺錘沖擊試驗機

一、產品概述

JB-W300A/W500A屏顯沖擊試驗機是我公司嚴格按照GB/T3038-2002和GB/T229-1994開發的新一代高科技產品，是用于測量金屬材料在動負荷下抵抗沖擊性能的檢測儀器，該試驗機既可以通過所配置的計算機檢測主機的回零、能量損失和擺動周期、又可以顯示、存儲和打印試驗結果。動作操作即可以通過控制盒操作，也可以通過計算機程序自動控制。因此、該產品是高等院校及科研單位進行材料研究的**選理想檢測設備。*大沖擊能量為300J、500J并配有150J、250J擺錘一個。

二、適用標準

    GB/T229-2007《金屬夏比缺口沖擊試驗方法》

GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》

三、功能特點

l 主機底座和立柱一體化設計鑄造加工，高剛性、高穩定性。擺錘的自由懸掛與相對支座位置符合檢驗標準，控制在10±0.5mm范圍內。

l 高剛性的擺桿、擺軸設計防止擺錘在沖擊完式樣后在軸向和徑向上的抖動。

l 采用高精度光電編碼器作為角度采集傳感器，整個測控系統大量使用工業級成熟的光電測量技術、光電隔離技術，提高了測量精度和系統穩定性，可靠性高，抗干擾能力強。

l 配備雙操作系統：既可通過微機操作，也可以用控制按鈕盒操作，操作靈活，工作效率高。

l 配置*新開發的試驗軟件，檢測主機的回零、能量損失，顯示、儲存和打印試驗結果。

四、技術參數

型號

JB-W300A

JB-W500A

*大沖擊能量(J)

300/150

500/250

擺錘力矩(N·m)

160.7695

80.3848

267.9492

133.9746

沖擊速度(m/s)

5.2

5.4

擺錘預揚角(°)

150

150

打擊中心**擺軸軸線的距離

750

800

砧座跨距

40

40

砧座圓角半徑

1~1.5

1~1.5

沖擊刀刀刃 曲率半徑

2~2.5

2~2.5

沖擊刀刃角(。)

30

30

沖擊刀寬度

16

16

指示裝置的分辨力(J)  *小刻度值的1/2

0.1

0.2

主機電源三相四線(V)

  AC380±10%

50Hz/60Hz

  AC380±10%

50Hz/60Hz

計算機配置顯示系統

微機屏顯

微機屏顯

控制系統

PLC

PLC

擺錘標準配置

大、小擺錘

大、小擺錘

試驗機重量

450

550

主機外形尺寸(長X寬X高)mm

800×592×1400

800×678×1450
