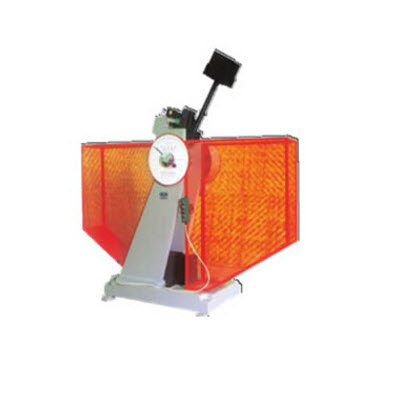

JB-W800半自動金屬擺錘沖擊試驗機

一、產品概述

    沖擊試驗機JB-W800主要用于測定金屬材料在動負荷下抵抗沖擊的性能，是金屬材料生產廠家，新產品質量檢驗、大專院校及科研單位進行研究的理想檢測設備。沖擊試驗機JB-W800為半自動控制試驗機，造作簡便、工作效率高，揚擺、放擺均為自動控制，特別適用于連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造、鋼鐵等行業。

二、適用標準

    GB/T229-2007《金屬夏比缺口沖擊試驗方法》

GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》

三、功能特點

l試驗機主機底座和立柱一體化設計鑄造加工，高剛性、高穩定性。擺錘的自由懸掛與相對支座位置公差控制在10±0.5mm范圍內。

l高剛性的擺桿、擺軸設計防止擺錘在沖擊完式樣后在軸向和徑向上的抖動。

l擺錘采用簡支梁結構支撐，結構簡單，加工精度高。采用高精度軸承，軸承的徑向載荷分布合理，大大減少了摩擦帶來的能量損失。

l以進口PLC可編程控制器為電氣控制系統核心，采用高精度光電編碼器作為角度采集傳感器，整個測控系統大量使用工業級成熟的光電測量技術、光電隔離技術，提高了測量精度和系統穩定性，可靠性高，抗干擾能力強。

l擺錘采用緩沖設計，用光電接近開關代替老式機械式限位開關，避免了掛擺時可能造成的損傷。

l產品出口**巴西、南非。

四、技術參數

型號

JB-W800

*大沖擊能量(J)

800/500

擺錘力矩(N·m)

428.7190

267.9490

沖擊速度(m/s)

5.9

擺錘預揚角(。)

150

打擊中心**擺軸軸線的距離

950

砧座跨距

40

砧座圓角半徑

1~1.5

沖擊刀刀刃 曲率半徑

2~2.5

沖擊刀刃角(。)

30

沖擊刀寬度

16

指示裝置的分辨力(J) *小刻度值的1/2

0.5

主機電源三相四線(V)

AC380±10%

50Hz/60Hz

計算機配置顯示系統

微機屏顯

控制系統

PLC

擺錘標準配置

專用配重塊

試驗機重量

2500

主機外形尺寸(長X寬X高)mm

1300×1085×2106
