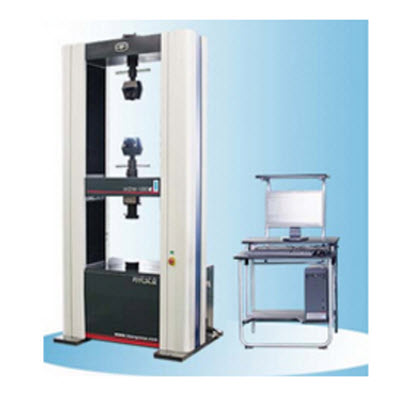

WDW-100E微機控制電子**試驗機

一、產品概述

    WDW-100E微機控制電子**試驗機是我公司在原有機器的基礎上進一步完善且滿足**標準GB/T16491-2008 《電子**試驗機》 而設計的新型整機。該產品外觀新穎、特點鮮明、通用性強。該試驗機采用國際上*先進、*可靠的電子**試驗機的主機結構、日本松下公司生產的交流伺服調速系統和電機。PC機控制系統實現了試驗力、試樣變形和橫梁位移等參教的閉環控制和符合**標準GB/T228.1-2010《金厲材料拉伸試驗第1部分：室溫試驗方法》要求的數據處理，實現了試驗力、試驗力蜂值、橫梁位移、試樣變形及試驗曲線的屏幕顯示、試驗數據的自動處理（根據相應的試驗方法）和處理結果的磁盤存儲。另外，國內**家實現了金屬薄板r值、n值的自動測量與處理，特別設計的控制模式智能設置專家系統和網絡數據庠技術的應用，使該試驗機在技術上達到了國際先進水平。

二、功能特點

   1.主機機構：

   單傳感器.雙空間結構，雙空間機型在使用時拉伸或試驗傳感器的受力方向都是一致的，避免了傳感器雙向受力。

   2.關鍵零件的加工：

   關鍵零件均采用日本進口大型加工中心加工，且配以無見習精密滾珠絲桿傳動，從而有效保證了試驗機的準確度和試驗機的耐久性

   3.鋁合金外型：

   獨立于機架外的流水型鋁型材外罩以及鑲嵌式裝飾條可根據用戶要求定制色彩，且易于機器的維護。

   4.主機機架：

   采用離精度、無間隙精密滾珠絲杠，提離了傳動效率和位移精度。采用高強度光杠固定上橫梁及工作臺面，構成高剛性的光機結構。

   5.夾具：

   操作方便，夾持可靠的各種材料的專用夾具。

   6.遙控食：

   具有手動控制、電動等功能。

   7.試驗力測量裝置：

   采用高穩定性、高精度應變式力傳感器（美國進口）,確保試驗力示值誤差極限在±0.5%以內，可同時使用多個傳感器，實現寬范圍的試驗力測量。

   8.急停：

   在遇到意外情況下，能夠可靠、迅速的鎖定設備。

   9.控制傳動系統：

   采用進口全數字式交流伺服器，控制高精度.高響應頻率的交流伺服電機，保證傳動系統的效率高、噪音低、傳動平穩，并且保證速度示值允許誤差極限在±0.2%以內。

   10.微機控制系統：

   虛擬儀器技術的**應用，使試驗力、變形、試驗曲線和所有的人機交互操作所需按扭均在屏幕上"真實”的顯示出來，所有操作只要一只鼠標賽就能完成。

   11.試金**控制器：

   試金**的控制器，**的實現試驗機閉環控制功能的*高境界。

三、技術參數

*大試驗力

1OOkN

試驗力準確度

優于示值的±1%/±0.5% （精密級為±0.5% )

力值測量范圍

*大試驗力的0.4%-** FN

變形測量準確度

在引伸計滿量程的0.2%-**

范圍內優于示值的± 1% (精密級為±0.5% )

橫梁位移測量

分辨力0.001mm

橫梁速度范圍

0.005mm/min - 5OOmm/min無級謂速：任意設定

試驗空間寬度

600mm

附具形式

標配楔形拉伸附具、壓縮附具、彎曲附具、及用戶提出的其它附具

主機外形尺寸（寬X深X高）

1010 X 750 x 2210(mm)

整機形式

落地式

質量

1100kg
