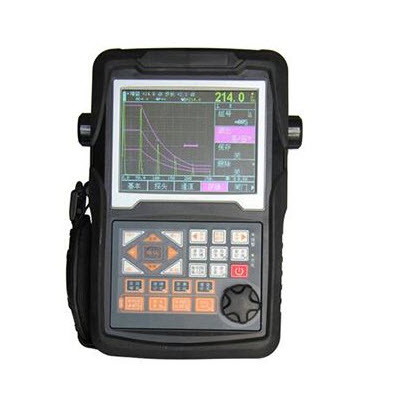

SH620數字超聲波探傷儀

一、產品概述

    SH620超聲波探傷儀專為滿足無損檢測工程人員使用而設計,同時使用A掃和B掃兩種掃描模式，能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等、瓷支柱絕緣子缺陷的檢測、定位、評估及診斷，并且可以對探傷過程實現動態錄像，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的**備儀器。

二、主要功能

l 超聲聲速自動檢測

l 自動檢測鑄鐵球化率，儒化率　

l 高精度定量、定位，滿足了較近和較遠距離探傷的要求；　

l 近場盲區小，滿足了小管徑、薄壁管探傷的要求；　

l 自動校準：自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；　

l 自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；

l 缺陷定性：通過包絡波形，人工經驗判斷；　

l 自由切換三種標尺（深度d、水平p、距離s）；　

l 自動增益、回波包絡、峰值記憶功能提高了探傷效率；　

l 自動錄制探傷過程并可以進行動態回放；　

l φ值計算：直探頭鍛件探傷，找準缺陷*高波自動換算孔徑ф值；　

l 裂紋測高：找準缺陷*高波，實時衍射法測高

l 100個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；　

l 可自由存儲、回放1000幅A掃波形及數據；

l 無限時探傷錄像功能，錄像文件直接存儲**外接存儲優盤，實現無限時錄像存儲錄像文件可以存儲**電腦在電腦中進行播放，以便進一步分析檢測結果

l 鑄鍛件探傷：AVG曲線自動生成（大平底AVG功能，直接利用工件大平底自動制作AVG曲線，直接顯示缺陷的當量值，無需對比試塊，每個工件可以針對性制作AVG曲線，使產品檢測更加準確）

l 焊縫探傷：DAC曲線自動生成， 并可以分段制作，取樣點不受限制，并可進行修正與補償；實時探傷中描述聲程過程，實現缺陷定位

l B掃描功能，清晰顯示缺陷縱截面形狀　

l 可以自由輸入任意行業標準；　

l 與計算機通訊，實現計算機數據管理，并可導出Excel格式、A4紙張的探傷報告；　

l IP65標準鋁鎂合金外殼，堅固耐用，防水防塵，抗干擾能力**；　

l 利用PC端通訊軟件可以升級儀器系統的功能；　

l 26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；　

l 高性能**環保鋰電池供電，可連續工作7小時?！?nbsp;

l 實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；　

l 掉電保護，存儲數據不丟失；　

l 探傷參數可自動測試或預置；　

l 數字抑制，不影響增益和線性；　

l 屏幕保護：“自動關機”、“文字”、“自由定制”等多種屏保模式自由更改；　

l 增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正；　

l PC端通訊軟件軟鍵盤操作，實現了計算機控制探傷儀主機進行探傷的目標；

重要輔助功能　

l 角度和K值兩種輸入方式　

l 回波次數分析　

l 電源狀態指示　

l 閘門聲光報警　

l DAC聲光報警　

l 屏幕的凍結和解凍　

l 時鐘顯示　

l 休眠和屏保　

三、技術參數

檢測范圍

 0-10000mm（鋼縱波）

聲速范圍

 100 m/s—20000m/s

增益范圍

 0dB—110dB（0.1dB、2dB、6dB步進，全自動調節）

衰減器精度

 ＜ ±1dB/12dB

顯示延遲

 -20μs—+3400μs

采樣頻率/位數

 150MHz/8bits

檢波方式

 全檢波、正、負檢波、射頻波顯示

探頭零偏

 0μs—99.99μs

探頭頻率

 0.1MHz—20MHz

探頭阻尼

 50Ω、100Ω、150Ω、200Ω、500Ω

重復頻率

 500Hz—1000Hz

噪聲電平

 ＜ 15%

靈敏度余量

 ≥62dB(深200mmφ2平底孔)

分 辨 力

 ＞40dB（5N20）

分辨率

 范圍<100mm

 范圍>100mm

≥0.01mm

 ≥1mm

線性抑制

 0—80%

垂直線性誤差

 ≤3%

水平線性誤差

 ≤0.1%

動態范圍

 ≥36dB

     工作方式

 單晶探傷、雙晶探傷、穿透探傷

數字抑制

 （0～80）%，不影響線性與增益

脈沖強度

 200V、400V、600V三檔可選

脈沖寬度

 50ns——1000ns

電源

 12×3.7V（鋰電池）

環境溫度

 -20℃—70℃

環境濕度

 20%—95%RH

四、基本配置

序號

 物品名稱

 規格型號

 數量

1

 主機（帶腕帶）

 SH620

 1

2

 9V電源適配器

 12×3.7V

 1

3

 直探頭

 2.5MHzΦ20

 1

4

 斜探頭

 2.5MHz13×13K2

 1

5

 探頭連接線

   2

6

 耦合劑

 95%甘油

 1

7

 數具處理軟件

   1套

8

 數據通訊線纜

   1根

9

 合格證/保修卡/裝箱單

   1套

10

 操作手冊

   1
