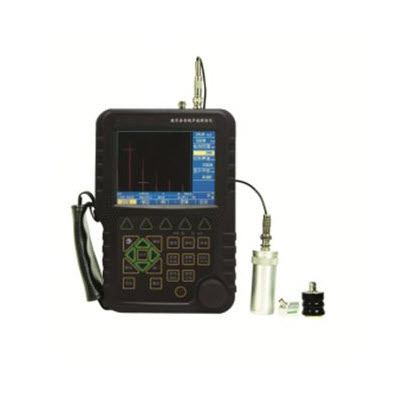

 SH500是一款真彩顯示全數字式超聲波探傷儀，它能夠快速便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。廣泛用于實驗室，也用于工程現場檢測。本儀器廣泛應用在各地特檢院、建設工程質量檢測站、鍋爐壓力容器制造、工程機械制造業、鋼鐵冶金業、鋼結構制造、船舶制造、石油天然氣裝備制造等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役**檢查與壽命評估。

工作原理

SH500超聲波探傷儀是利用超聲波在物質中的傳播，反射和衰減等物理特性來發展缺陷的一種探傷方法，具有靈敏度高，探測速度快，成本低，操作方便，探測厚度大，對人體和環境無害，特別對裂紋，未溶合等危險性缺陷探傷靈敏度高優點，能夠快速便攜，無損傷，精確地進行工件內部多種缺陷的檢測，定位，評估診斷。

儀器特點

◆ 全中文操作鍵膜，防水防油防塵設計，簡捷易懂。

◆ 全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術**（快捷按鍵和數碼飛梭旋輪兩種操作結合是其他廠家沒有的，非常適合工程師現場便捷操作，淘汰市面上單一繁瑣操作按鍵）

◆ 兼容多種探頭：直探頭系列、斜探頭系列、雙晶探頭系列、穿透探傷系列，4種系列不同規格的探頭，快捷又準確

◆ 全數字真彩色液晶顯示器(TFT)，可根據環境選擇背景色和波形顏色，液晶亮度可自由設定。

◆ 高性能安保電池模塊便于拆裝，可以脫機獨立充電，大容量高性能鋰離子電池模塊使儀器連續工作時間延長到八小時以上（可以邊充電邊使用，滿足超負荷檢測工作）；

◆ 儀器輕小便攜，單手即可以把持，獨特的懸掛設計，便于高空探傷作業，經久耐用，引導行業潮流。

放大接收

◆ 硬件實時采樣：10 位AD 轉換器，采樣速度160MHz，硬件實時采樣，波形高度保真

◆ 檢波方式：正半波、負半波、全波、射頻檢波

◆ 濾波頻帶（0.25~20）MHz，根據探頭頻率全自動匹配，無需手動設置。

◆ 閘門讀數：單閘門和雙閘門讀數方式可選；閘門內峰值讀數

◆ 增益：總增益量110dB，設0、0.1dB、1dB、2dB、6dB 步進值，獨特的全自動增益調節及掃查增益功能，使探傷既快捷又準確。

功能特點

◆ 波峰記憶：實時檢索缺陷*高波，記錄缺陷*大值

◆ Φ值計算：直探頭鍛件探傷找準缺陷*高波后自動計算、顯示缺陷當量尺寸

◆ 缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置

◆ 缺陷定量：缺陷當量dB 值實時顯示

◆ 缺陷定性：通過回波包絡波形，方便人工經驗判斷

◆ DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG 曲線。

◆ 裂紋測高：利用端點衍射波自動測量、計算裂紋高度。

◆ 門內展寬：放大回波細節，便于回波分析

◆ 動態記錄：檢測實時動態記錄波形，存儲、回放

◆ 波形凍結：凍結屏幕上顯示的波形，便于缺陷分析

◆ 板厚輸入：輸入工件厚度，二次波三次波及多次波探的缺陷儀器顯示缺陷實際深度。

◆ 焊縫圖示：顯示焊縫坡口形式和聲束走向，直觀顯示缺陷位置。

◆ 內置標準：可自由設置各行業探傷工藝標準。

技術參數

檢測范圍

 (0~9999)mm

工作頻率

 (0.25~20)MHz

聲速范圍

 (1000~9999)m/s

動態范圍

 ≥36db

垂直線性誤差

 ≤2.5%

水平線性誤差

 ≤0.1%

分 辨 力

 >40dB(5P14)

靈敏度余量

 62dB(深200mmФ2 平底孔)

數字抑制

 (0~80)%，不影響線性與增益

電噪聲電平

 ≤10%

探傷通道

 100組探傷工作通道。

探頭接口

 Q9-Q9

探頭類型

 直探頭、斜探頭、雙晶探頭、穿透探頭（可兼容4種系列不同規格探頭）

閘    門

 進波門、失波門；單閘門讀數、雙閘門讀數

報    警

 蜂鳴報警，LED 燈報警

電    源

 直流（DC）9V；鋰電池連續工作6~8 小時以上

外型尺寸

 263×170×61(mm)

環境溫度

 (-10~60)℃

相對濕度

 (20~95)%RH：

發射脈沖

◆ 脈沖幅度：低(300伏)、中(500伏)、高(700伏)分級選擇，適用探頭范圍廣

◆ 脈沖寬度：在(0.1~0.5)μs 范圍內連續調節，以匹配不同頻率的探頭

◆ 探頭阻尼：100Ω、200Ω、400Ω可選，滿足靈敏度及分辨率的不同工作要求

◆ 工作方式：根據工件情況，可換用直探頭、斜探頭、雙晶探頭、穿透探傷，全方面精準探傷

閘門報警

◆ 門位、門寬、門高任意可調；B 閘門可選擇設置進波報警或失波報警；閘門內蜂鳴聲和LED 燈(吵噪環境中LED 燈報警非常有效)報警及關閉。

數據存儲

◆ 100 組探傷參數通道，可預先調校好各類探頭和儀器的組合參數，自由設置各行業探傷標準；可存儲1000 幅探傷回波信號及參數，實現存儲、讀出及通過USB接口傳輸。

實時時鐘

◆ 實時探傷日期、時間的跟蹤記錄，并記錄存儲。

電池模塊

◆ 高容量鋰電池模塊，在線充電和脫機充電兩種充電方式，方便探傷人員使用。

工作條件

◆ 工件表面溫度不能過熱，應該小于120℃。

◆ 工件表面粗糙度不能過大，否則會影響探傷效果。工件的被測表面須露出金屬光澤，并且平整、光滑。

◆ 工件表面需要涂敷適量的耦合劑，以利于探傷。
