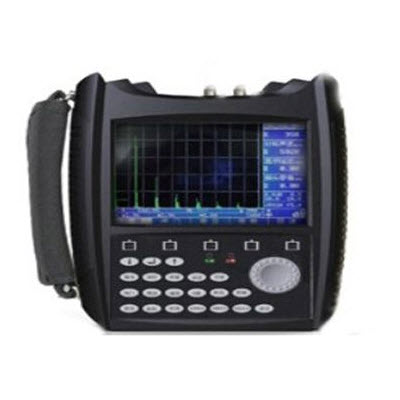

SH610數字超聲波探傷儀

一、產品概述

SH610超聲波探傷儀專為滿足無損檢測工程人員使用而設計,同時使用A掃和B掃兩種掃描模式，能快速準確無損傷地檢測,定位,評估和診斷各種損傷,焊接缺陷，裂紋,夾雜,工件內部氣孔等缺陷進行無損檢測。廣泛應用于鍋爐, 壓力容器航天,軍工,船舶制造,汽車,機械制造,冶金,金屬加工業、鋼結構、鐵路交通、核能電力和高校實驗室。

二、功能特點

l100個獨立探傷通道，可自由設置和存儲多種探傷工藝和標準，現場探傷無需攜帶試塊，工作效率高；

l方波脈沖發生器：幅值和脈寬可調，適用于探測不同材料，不同深度工件的缺陷；

l具備A掃和B掃兩種掃描方式；

lDGS（AVG）曲線適用于鍛件等工件的探傷；

l具備閘門內峰值自動捕捉功能；

l擁有直探頭、斜探頭自動校準功能，使用簡單方便；

l曲面修正功能根據曲面的直徑自動修正缺陷位置的檢測結果。

l超高亮TFT顯示屏，強光，弱光環境，陽光下可清晰顯示；

l具有波峰記憶和回波包絡功能

l全中文觸摸式鍵盤，操作過程全中文提示。操作簡單易學；

l主菜單，子菜單在同一窗口顯示。無需尋找，一目了然。操作簡單方便；

l可將波形和通道參數直接存儲到U盤中，也可通過盤-盤拷貝的形式將已存儲在 探傷內的數據一次倒入U(xiǎn)盤中，然后通過上位機軟件對波形和數據進行處理；

l可連接打印機，打印探傷報告和探傷波形；

l大容量鋰電池，低功耗設計，可連續工作20個小時以上；

l具備錄像功能，探頭接口防護。

三、技術參數

檢測范圍

 0～9999mm

聲速范圍

 1000 m/s～9999m/s

增益范圍

 0dB——110dB

顯示延遲

 -20μs——+3400μs

探頭零偏

 0μs——99.99μs

探頭頻率

 0.1MHz——20 MHz

探頭阻尼

 100Ω、150Ω、200Ω、500Ω

重復頻率

 10Hz——1000Hz

靈敏度余量

 ≥66dB(深200mmφ2平底孔)（D：200mm，F(xiàn)BH：φ2）

分 辨 力

 ≥44dB

線性抑制

 0——80%

垂直線性誤差

 ≤2%

水平線性誤差

 ≤0.1%

動態范圍

 ≥36dB

脈沖類型

 方波

脈沖強度

 多級可調

脈沖寬度

 50ns——1000ns

電源

 12×3.7V（鋰電池）

環境溫度

 -20℃——50℃

環境濕度

 20%——95%RH

四、基本配置

序號

 物品名稱

 規格型號

 數量

1

 主機（帶腕帶）

 SH610

 1

2

 鋰電池

 12×3.7V

 2

3

 充電器

 CD20L02QF

 1

4

 接頭連接電纜

 1m

 2

5

 直探頭

 2.5MHzΦ20

 1

6

 斜探頭

 2.5MHz13×13K2

 1

7

 耦合劑

   1

8

 皮套

   1

9

 儀器背帶

   1

10

 合格證

   1

11

 操作手冊

   1

12

 上位機軟件光盤

 含盤盒

 1

13

 MINI-USB數據線

   1

14

 裝箱清單

   1

15

 保修卡

   1

16

 包裝箱

   1
