編輯日期：2026-03-30

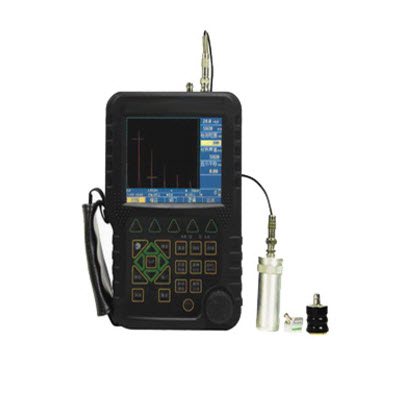

UHC350B是一款真彩顯示全數字式超聲波探傷儀，它能夠快速便捷、無損傷、精確地進行工件內部多種缺

陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。既用于實驗室，也用于工程現場檢測。本儀器

廣泛應用在各地特檢院、建設工程質量檢測站、鍋爐壓力容器制造、工程機械制造業、鋼鐵冶金業、鋼

結構制造、船舶制造、石油天然氣裝備制造等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天

、鐵路交通、鍋爐壓力容器等領域的在役**檢查與壽命評估。

功能特點

全中文操作鍵膜，簡捷易懂。

全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術**

全數字真彩色液晶顯示器(TFT)，可根據環境選擇背景色和波形顏色，液晶亮度可自由設定

高性能安保電池模塊，便于拆裝，可以脫機獨立充電，大容量高性能鋰離子電池模塊使儀器連續工作時

間延長到八小時以上

儀器輕小便攜，單手即可以把持，經久耐用，引導行業潮流

主要技術參數

檢測范圍： (0~6000)mm

工作頻率： (0.5~15)MHz

聲速范圍： (1000~9999)m/s

動態范圍： ≥32dB

垂直線性誤差：≤3%

水平線性誤差：≤0.2%

分 辨 力： >36dB(5P14)

靈敏度余量： 62dB(深200mmФ2 平底孔)

數字抑制： (0~80)%，不影響線性與增益

電噪聲電平： ≤10%

探傷通道：50組探傷工作通道

探頭接口：Q9-Q9

探頭類型： 直探頭、斜探頭、雙晶探頭、穿透探頭

閘 門： 進波門、失波門；單閘門讀數、雙閘門讀數

報 警： 蜂鳴報警，LED 燈報警

電 源： 直流（DC）9V；鋰電池連續工作6~8 小時以上

外型尺寸： 263×170×61(mm)

環境溫度： (-10~50)℃

相對濕度： (20~95)%RH

注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得的。

放大接收

硬件實時采樣：10 位AD 轉換器，采樣速度160MHz，硬件實時采樣，波形高度保真

檢波方式：正半波、負半波、全波、射頻檢波

濾波頻帶（0.5~15）MHz，根據探頭頻率全自動匹配，無需手動設置

閘門讀數：單閘門和雙閘門讀數方式可選；閘門內峰值讀數

增益：總增益量110dB，設0、0.1dB、1dB、2dB、6dB 步進值，獨特的全自動增

益調節及掃查增益功能，使探傷既快捷又準確

探傷功能

波峰記憶：實時檢索缺陷*高波，記錄缺陷*大值

Φ值計算：直探頭鍛件探傷找準缺陷*高波后自動計算、顯示缺陷當量尺寸

缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置

缺陷定量：缺陷當量dB 值實時顯示

缺陷定性：通過回波包絡波形，方便人工經驗判斷

曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置

DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴

展、隨延時自動移動。能顯示任意孔徑的AVG 曲線

門內展寬：放大回波細節，便于回波分析

波形凍結：凍結屏幕上顯示的波形，便于缺陷分析

B 型掃描：實時掃查、橫截面顯示，可顯示工件缺陷形狀，使探測結果更直觀

板厚輸入：輸入工件厚度，二次波三次波及多次波探的缺陷儀器顯示缺陷實際深度

焊縫圖示：顯示焊縫坡口形式和聲束走向，直觀顯示缺陷位置

發射脈沖

脈沖幅度：低、中、高分級選擇，適用探頭范圍廣

脈沖寬度：在(0.1~0.5)μs 范圍內連續調節，以匹配不同頻率的探頭

探頭阻尼：100Ω、200Ω、400Ω可選，滿足靈敏度及分辨率的不同工作要求

工作方式：直探頭、斜探頭、雙晶探頭、穿透探傷可調

檢測范圍

零界面入射0~6000mm(鋼中、縱波)，可連續調

閘門報警

門位、門寬、門高任意可調；B 閘門可選擇設置進波報警或失波報警；閘門內蜂鳴聲和LED 燈(吵噪環境

中LED 燈報警非常有效)報警及關閉

 數據存儲

50 組探傷參數通道，可預先調校好各類探頭和儀器的組合參數，自由設置各行業探傷標準；可存儲1000

幅探傷回波信號及參數，實現存儲、讀出及通過USB接口傳輸

實時時鐘

實時探傷日期、時間的跟蹤記錄，并記錄存儲

通訊接口

USB2.0 高速通訊傳輸接口

電池模塊

高容量鋰電池模塊，在線充電和脫機充電兩種充電方式，方便探傷人員使用
