性能和特點:

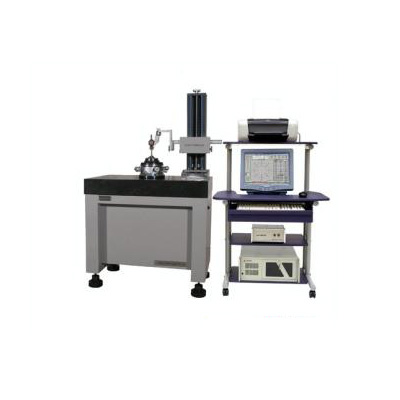

CA30H型圓柱度儀采用半徑測量法,工作旋轉式。該圓柱度儀旋轉軸系采用高精度氣浮主軸、高精度氣浮導軌作為測量基準;該圓柱度儀電器部分由**計算機及德國海德漢精密圓光柵傳感器、精密電感位移傳感器組成,德國海德漢精密圓光柵傳感器、精密電感位移傳感器計量角度、徑向位移量,保證測量工件的角位移、徑向值的精確度;該圓柱度儀測量軟件采用基于中文版Windows操作系統平臺的CA系統測量軟件,完成數據采集、處理及測量數據管理等工作。

高精度氣浮主軸精度達±0.025μm

數據采集系統采用德國進口圓光柵

長壽命保證10年后具有同樣的高精度

采用的是高質量,高可靠性的工控計算機

基于windows版本的軟件

測量軟件更為人性化,一次采樣即可顯示所有測量結果

可選購小型熱敏打印機,無需抄寫測量數據避免出錯、提**率

測量報告能將圓度/波紋度所需參數一次打印出來

圖形放大倍數有自動及用戶自定義2種方式

電動式大理石立柱

CA30H型圓柱度儀儀數據采集系統采用耐用可靠的德國進口圓光柵,其極高的數據采集密度(3600線)為處理圓度,特別是波紋度或震紋的評定上提供了足夠的數據;其極高的角向精度保證實現精確測量同心度、同軸度、軸彎曲度等功能。

技術參數:

量程范圍:500μm (半徑差)

測量范圍:*大直徑:φ140mm(可定制φ200mm)  *小內徑:φ5mm

測量高度:≤300mm

轉    速:5 r/min

承    載:10Kg

電    源:AC 220V±10%  50Hz

工作壓力:0.40～0.43MPa

氣源壓力:0.45～0.80Mpa

氣源流量:≥0.2m3/min

重    量:約200Kg

主機尺寸:750mm(長) ×480mm(寬)×1300mm(高)
