性能特點如下:

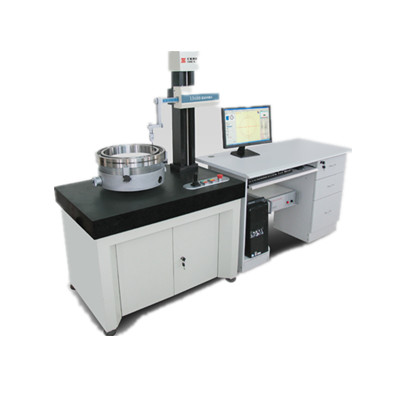

大型圓度測量儀是以大承重高精度氣浮主軸為基準,采用計算機測量系統的轉臺式通用型圓度儀,適用于圓環、圓柱等大型回轉體工件的的圓度、波紋度、同軸度、同心度、垂直度、平行度等參數的測量,主要應用于大型軸承、發動機、機床、紡機、航空航天等精密機械制領域。儀器主要由大承重高精度氣浮主軸、精密調平調心工作臺、花崗巖臺面、電動花崗巖立柱、高精度電感測頭、精密旋轉編碼器、驅動控制電箱、高精度測量電箱、空氣過濾干燥系統以及基于windows XP的專用測量分析軟件組成。

*儀器特點:

主軸采用超高精度的氣浮軸,使儀器具有旋轉精度高、穩定性好、承載能力強、非接觸、不磨損、長壽命的優點,達到**一級精度標準。

工作臺面和立柱采用天然花崗巖材料使儀器機械性能更加穩定可靠、不變形、不漂移、造型美觀。

兩級內置空氣過濾器、一個保護壓力繼電器和一個油水分離器裝置,使壓縮空氣工作氣壓穩定、干凈、干燥,確保氣浮主軸旋轉穩定性好,精度高。

主軸電機采用高精度調速電機,使儀器主軸旋轉平穩可靠

傳感器垂直和水平運動采用直線電機驅動,使儀器操作方便,調整精準。

采用2048線/周的高精度旋轉編碼器,保證數據采樣分辨率。

儀器的電感信號測量電路為本公司自主研制的高精度LVDT專用線路,測量精度和穩定性處于國內**水平。

基于windowsXP操作系統的專用測量分析管理軟件具有自動采集、自動修正偏心、儀器校準、數字濾波、符合*新ISO標準的測量參數評定、測量結果數據庫存檔、打印輸出等功能。

技術參數:

測量項目 圓度、波紋度、同心度、同軸度、平行度、平面度、垂直度、偏心、跳動量。

主軸精度 ±0.025μm

系統精度 ≤0.06μm

轉臺*大載荷 120kg

主軸轉速 5r/min(可調整)

轉臺有效直徑 400mm(可擴展)

工件*小內徑 5mm

測量高度 300mm(可擴展)

旋轉工作臺 精密調平調心

傳感器移動 操縱桿電動控制

量程范圍 ±50μm, ±100μm,±400μm

測量分辨率 0.01μm

*大采樣分辨率 8192點/周

數字濾波檔 2-15、2-50、2-150、2-500、15-150、15-250

放大倍數 400、1000、2000、4000、10000、20000、40000、80000、100000

圓度評定方法 *小二乘圓LSC、*小區域圓MZC、*大內切圓MIC、*小外接圓MCC

其他功能 諧波分析、斜率分析、數據庫存檔

工作氣壓 0.40～0.43MPa

氣源壓力 0.45～0.80Mpa

主機外形尺寸

長×寬×高 1.0×0.65×1.5

主機重量 約420kg
