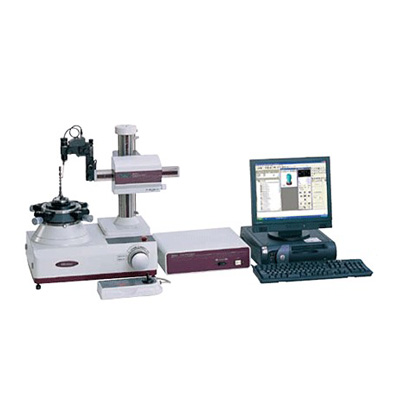

性能和特點:圓度測量樣是一種圓度/圓柱度測量系統,含有*新技術,配備一個DAT(數字調節臺)機構,這種裝置具有自動測量功能和圓弧測量功能,工件的定心和水平調節快速、簡單。
1、適合于小型工件的測量
2、轉臺采用高精度氣浮軸承,具有很高的回旋精度,不會因磨損照成性能降低。
3、在檢測器的懸臂夾持器上加裝了一個**裝置,提高了測量**性。
技術參數:
型號 | RA-1400 | RA-1500 | |
轉臺 | 臺面直徑:150mm 調心范圍:±3mm 調水平范圍:±1° 旋轉速度:4rpm,6rpm,10rpm 旋轉速度:(0.02+6H/10000)um *大工件直徑:440mm *大工件重量:10kg | ||
*大檢測直徑 | 100mm | 100mm | |
水平測臂位移 | 75mm | 75mm | |
垂直位移 | 150mm | 150mm | |
*大檢測高度 | 外徑 | 150mm | 150mm |
內徑 | 150mm | 150mm | |
立柱直線度 | — | 0.15um/150mm(窄范圍) 0.3um/150mm(全范圍) | |
立柱平行度 | — | 0.3um/150mm | |
*大檢測深度檢測器 | 90mm(使用標準探針時) 測量范圍:±400um 測力:7-10mN 探針:∮1.6mm硬質合金球型測量探針(12AAB681) | ||
截止濾波 | 低通:15upr,50upr,150upr,500upr 帶通:15-150upr,15-500upr,50-500upr | ||
參考圓 | LSC,MZC,MIC,MCC | ||
資料分析項目 | 圓度、同軸度、同心度、圓周跳動、壁厚偏差、垂直度、平面度、平行度、圓柱度、直線度(RA-1500) | ||
記錄倍率 | 5×-50,000×(13段),自動 | ||
倍率 | 100×-50,000×(9段) | ||
氣壓 | 390kPa | ||
空氣消耗量 | 每分鐘30升(正常情況下) | ||
電源 | 100V AC-240V AC | ||
尺寸(W*D*H) | 635*430*620mm | 635*430*620mm | |
重量 | 95kg | 95kg | |
