性能和特點:

圓度儀屬于小型,高性價比測量儀,操作簡便,使與車間環境對測量工件的集合形狀?？蓾M足實驗室圓度測量儀所需的強大資料分析能力,探測器的測量范圍寬達±1000um,精密旋轉工作臺具有很高的旋轉精度。

RA-120專用處理器,可通過內置在主機上的控制面板來控制所以的操作。

RA-120P基于PC,可通過ROUNDPAK軟件控制所有的操作。

±1000um寬范圍檢測器

重復計算功能

幫助功能科有效節省工件時間

旋轉工作臺數字顯示調心和調水平,有效簡化了復雜繁瑣的任務,及時沒有經驗的操作人員也能夠完成。

易操作的控制面板,大型清晰背光液晶顯示屏和告訴圖表熱敏打印機(RA-120)

測量資料也可以保存到軟盤和硬盤上(RA-120P)

技術參數:

徑向: (0.04+6H/10000)μm

H 為測量高度 (mm)

軸向: (0.04+6X/10000)μm

X 為測量半徑 (mm)

旋轉速度: 6rpm

工作臺有效直徑: ?150mm

*大調心幅度: ±3mm

*大調水平幅度: ±1o

*大測量直徑: ?280mm

*大工件直徑: ?440mm

臺面*大承重: 25kg

垂直軸 (Z 軸)

垂直移動: 280mm

*大檢測高度: 離旋轉工作臺面280mm

*大檢測深度: 100mm (*小內徑: 30mm)

水平臂 (X 軸)

水平移動: 165mm (包括工作臺旋轉中心

25mm 的突出量)

測針和測頭

測量范圍: ±1000μm

測力: 70 - 100mN

標準測頭: 12AAL021, 硬質合金球, ?1.6mm

測量方向: 雙方向

測頭角度調整: ±45o (帶刻度)

數據分析器:

處理器: 內置 (配備了Roundpak-120P 的PC)*

數據采集點數: *大 3600 點/轉

數據分析項:

圓度, 同軸度, 同心度, 平面度, 徑向圓周跳動, 軸

向圓周跳動, 與軸的垂直度, 與平面的垂直度, 厚

度偏差, 平行度

用于圓度評估的參考圓:

LSC, MZC, MIC, MCC

記錄器:

內置行式熱敏打印機 (外部打印機: 選件)*

記錄的放大倍率:

X5 - X200,000, 自動 (X1 - X500,000)*

粗糙度成分的降低:

低通濾波器, 帶通濾波器

濾波類型:

2CR-75%, 2CR-50%, 2CR-75% (相位校正), 2CR-50%

(相位校正), 高斯濾波器、濾波器關斷

截止值:

15upr, 50upr, 150upr, 500upr, 15-150upr, 15-500upr,

50-500upr, 手動設定*

測量段數

*大 5 段 (100 段)*

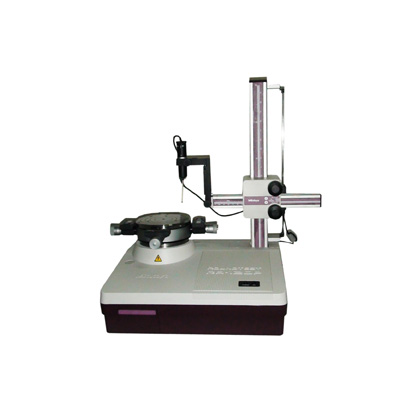

*RA-120PRoundtest RA-120 / 120P:袖珍型,價格適中,

易于使用,適于車間環境中對工件的幾何

測量。其數據分析完全可以滿足實驗室圓

度測量儀的要求,檢出器的測量范圍寬達

±1000μm,精密旋轉工作臺具有很高的旋

轉精度。
