系統組成與工作原理

吊鉗扭矩測量系統由吊鉗扭矩傳感器、吊鉗扭矩指示儀(安裝在司鉆顯示臺內)、鏈接管線組成。(詳細見附圖)

傳感器安裝在吊鉗尾繩上,在鉆桿上扣時,在吊鉗尾繩上產生一個與上扣扭矩成正比的拉力,這個拉力通過傳感器中的活塞作用在液壓油上,再由連接管線傳遞到吊鉗扭矩指示儀的彈簧管上,彈簧管的自由端產生位移,通過放大機構帶動表針偏轉,從而指示出吊鉗尾繩拉力。

使用液壓動力鉗或者套管鉗,可以不用吊鉗扭矩傳感器,直接將管線連接在用戶動力鉗或者套管鉗液壓源上。

安裝、調試與使用

吊鉗扭矩傳感器

傳感器安裝在吊鉗尾繩上靠近固定樁的一端,用鋼絲繩穿過傳感器缸體端吊環繞成環形拴在固定樁上,活塞桿端吊環拴在吊鉗尾繩上,鋼絲繩繞成環形節后用繩卡固定牢。傳感器安裝完畢后,檢查是否卡牢。在傳感器受拉時,尾繩中心線盡量處于水平狀態,并與吊鉗臂成90度夾角。如果尾繩中心線與鉗臂不垂直,所讀出的拉力求出的力矩將有比較大的誤差。

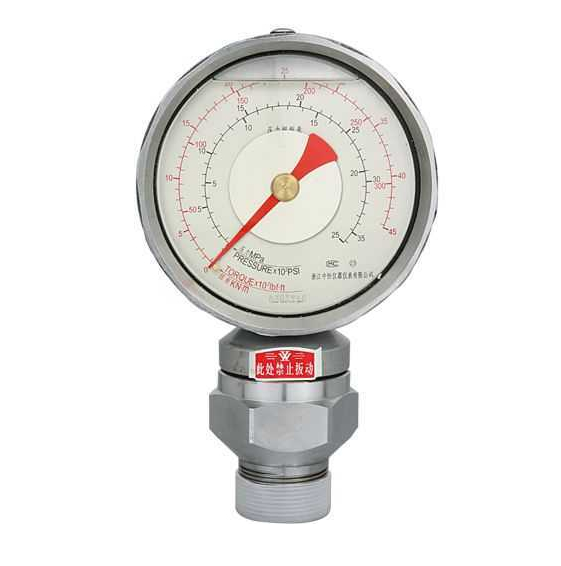

吊鉗扭矩指示儀

將裝有吊鉗扭矩指示儀的司鉆顯示臺固定在司鉆的前面,讓司鉆能直接觀察到表盤數值。

用連接管線將傳感器與司鉆顯示臺上的對應接頭相連。

調節吊鉗扭矩緩沖閥,使表針不**振動過大。

將手壓泵與吊鉗扭矩注油閥(在司鉆顯示臺內)聯通,將放氣閥打開,用手壓泵注油,排凈空氣,再擰緊放氣閥;繼續注油,直到傳感器活塞退到底部。

高壓軟管不要繃得過緊,應在鉆臺下面走線為好,用扎帶和軟繩將高壓管線固定在井架底座的珩架上。

根據合適的上扣扭矩和吊鉗臂長,計算出尾繩拉力,通過表盤中心的旋鈕,將指示儀上的游動指針擰到相應位置,在上扣時,當紅色指針轉到與游動指針重合時,停止上扣。

儀器的維護與保養

儀器在鉆機搬遷時,卸下連接管線。

儀器使用過程中,應保持儀器的清潔。切不可用蒸氣沖洗儀器玻璃,造成玻璃爆炸。

儀器使用的液體應干凈、無沉淀物,以避免管線堵塞,影響儀器的性能。

每天在工作前,應**傳感器上的碎石、泥漿和冰塊。

應經常檢查傳感器的活塞桿露出長度,在無負載條件下活塞桿上的**道環形標記露出長度為2～14毫米,如果活塞桿上的第二道環形標記露出,說明系統缺油,應向系統補充液壓油。如果活塞桿行程超過5毫米,說明傳感器內有空氣,要對系統充油和排空氣。

故障原因及排除辦法
