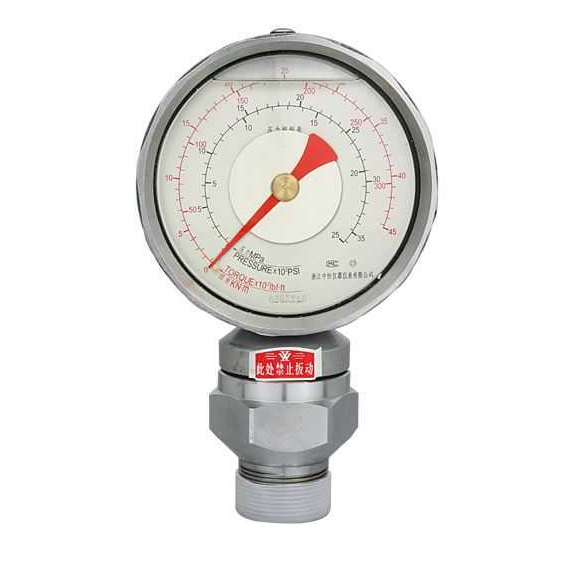

立管壓力測量系統由立管壓力傳感器、立管壓力指示儀(安裝在司鉆顯示臺內)、連接管線(與立管壓力傳感器組裝在一起)組成。(詳細見附圖)

立管壓力測量系統使用說明書?

系統組成與工作原理

立管壓力測量系統由立管壓力傳感器、立管壓力指示儀(安裝在司鉆顯示臺內)、連接管線(與立管壓力傳感器組裝在一起)組成。(詳細見附圖)

立管內的泥漿壓力通過傳感器中的膠杯作用在液壓油上,再由連接管線傳遞到立管壓力指示儀的彈簧管上,彈簧管的自由端產生位移,通過放大機構帶動表針偏轉,從而指示出立管壓力。

安裝、調試與使用

立管壓力傳感器

傳感器應裝在鉆臺上約2米高,安裝、拆卸方便的地方。安裝時,泥漿泵不能開動。

在泥漿立管上開一個圓孔,焊上一個帶有2”NPT公螺紋的短節,焊縫應密封牢固。

在短節上纏上聚四氟乙烯薄膜帶,將傳感器上的公由壬裝在短節上。

將傳感器膠管與立管壓力指示儀相連,向傳感器注油,當膠杯側壁剛好互相接觸時,停止注油;如果膠杯是圓的,表示注油不足。不要過量注油,以免損壞膠杯。

在公由壬絲扣上涂絲扣油,再將缸體及母由壬安裝在公由壬上,擰緊母由壬(可在立管和傳感器之間裝一個閘門),立管壓力傳感器的方向*好垂直向上。

高壓軟管不要繃得過緊,應在鉆臺下面走線為好,用扎帶或者軟繩將高壓管線固定在井架底座的珩架上。

立管壓力指示儀

將裝有立管壓力指示儀的司鉆顯示臺固定在司鉆的前面,讓司鉆能直接觀察到表盤數值。

用連接管線將傳感器與司鉆顯示臺上的對應接頭相連。

調節立管壓力緩沖閥,使表針不**振動過大。

儀器的維護與保養

儀器在鉆機搬遷時,應關閉泥漿泵,將傳感器卸下,清洗膠杯內的泥漿,同時關閉立管壓力緩沖閥,再卸下連接管線。

儀器使用過程中,應保持儀器的清潔。切不可用蒸氣沖洗儀器玻璃,造成玻璃爆炸。

儀器使用的液體應干凈、無沉淀物,以避免管線堵塞,影響儀器的性能。

經常檢查管線是否漏油。

傳感器膠杯是易損件。更換時,應先關閉泥漿泵,用專用扳手從傳感器中卸下壓蓋,取出舊膠杯,清洗缸體,然后把新膠杯裝入缸體,不要?jiǎng)潅z杯,再裝壓蓋,使壓蓋端面與缸體端面平齊。

故障原因及排除辦法
