編輯日期：2026-03-30

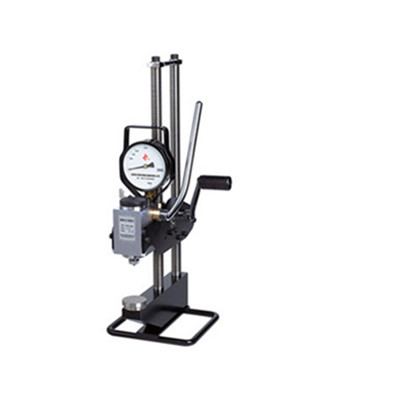

性能特點如下:

采用液壓原理,手動操作產(chǎn)生3000kg試驗力。核心部件是一個小型液壓系統(tǒng),液壓系統(tǒng)中有一個控制閥,用于控制試驗力,每當試驗力達到3000kg時,控制閥打開,壓力下降。按照美國標準ASTM E110的規(guī)定,要重復(fù)加力3~4次,讓壓力表指針3~4次達到3000kg,以此等效布氏硬度試驗方法中關(guān)于3000kg試驗力,10mm球,加力10~15秒的規(guī)定。

儀器特點:

現(xiàn)場測試   可以在車間使用,操作簡單,攜帶方便,可現(xiàn)場測試大型零件本體硬度,可用于逐件檢測。

**壓痕   采用3000kg試驗力,10mm球,**性壓痕可用于復(fù)檢。

可靠性高    完全按照布氏硬度試驗原理測試,與臺式布氏硬度計原理相同,可真實反映材料或零件的力學(xué)性能。

精度高   試驗力準確度符合GB、ISO、ASTM等相關(guān)標準的規(guī)定,硬度測試精度與臺式機相同。

應(yīng)用面廣   只要可以夾上儀器,任何形狀、任意大小的零件都可測試。

量程寬   可選擇多種試驗力、多種球壓頭,量程較寬,可測試各種常見金屬材料。

應(yīng)用說明:

PHB—3000型便攜布氏硬度計與King布氏硬度計相同,用于現(xiàn)場測試鋼材、有色金屬、鑄件、鍛件及半成品熱處理零件。

可用于臺式機無法測試的各種大型零件,在制造業(yè)的廣泛領(lǐng)域可代替精度和可靠性不高的里氏硬度計。

測得的布氏硬度壓痕,可以利用布氏壓痕自動測量系統(tǒng)直接讀取硬度值。

標準配置:

主機

加力手柄

布氏硬度塊

砧座(平面、V型、點式)

20倍讀數(shù)顯微鏡

10mm備用硬質(zhì)合金球

可選附件:

布氏硬度塊(高值、低值)

硬質(zhì)合金球(5mm、10mm)

維修備件(油、膠囊、O型環(huán)等)

維修工具

布氏壓痕自動測量系統(tǒng)

充電式角磨機

技術(shù)參數(shù):

試    驗     力 :   3000kg(1000kg、750kg、500kg可選)

壓            頭 :   10mm硬質(zhì)合金球(5mm可選)

測  試  范  圍  :  32~650HBW

開  口  尺 寸  :   高350mm×喉深100mm

示 值    誤 差 :   符合GB、ISO、ASTM等相關(guān)標準

示 值 重 復(fù) 性:   符合GB、ISO、ASTM等相關(guān)標準

試 驗 力 誤 差:   ≤1%,符合GB、ISO、ASTM等相關(guān)標準

重           量 :    13.8kg

硬度計注意事項:

除了各種硬度計使用時特殊注意事項外,還有一些共同的應(yīng)注意的問題,現(xiàn)列舉如下:

1、硬度計本身會產(chǎn)生兩種誤差:一是其零件的變形、移動造成的誤差;二是硬度參數(shù)超出規(guī)定標準所造成的誤差。對第二種誤差,在測量前需用標準塊對硬度計進行校準。對洛氏硬度計校正結(jié)果,差值在±1之內(nèi)合格。差值在±2之內(nèi)的穩(wěn)定數(shù)值,可以給出修正值。差值在±2范圍之外時則**需對硬度計進行校正維修或換其他硬度測試法測定。

洛氏硬度各標度有一事實上的適用范圍,要根據(jù)規(guī)定正確選用。例如,硬度高于HRB100時,應(yīng)采用HRC標度進行測試;硬度低于HRC20時應(yīng)用HRB標度進行測試。因為超出其規(guī)定的測試范圍時,硬度計的精確度及靈敏度較差,硬度值不準確,不宜使用。其他硬度測試法也都規(guī)定有相應(yīng)的校正標準。校準硬度計用的標準塊不能兩面使用,因標準面與背面硬度不一定一致。一般規(guī)定標準塊自標定日起一年內(nèi)有效。

2、在更換壓頭或砧座時,注意接觸部位要擦干凈。換好后,要用一定硬度的鋼樣測試幾次,直到連續(xù)兩次所得硬度值相同為止。目的是使壓頭或砧座與試驗機接觸部分壓緊,接觸良好,以免影響試驗結(jié)果的準確性。

3、硬度計調(diào)整后,開始測量硬度時,**個測試點不用。因怕試樣與砧座接觸不好,測得的值不準確。特**點測試完,硬度計處于正常運行機制狀態(tài)后再對試樣進行正式測試,記錄測得的硬度值。

4、在試件允許的情況下,一般選不同部位**少測試三個硬度值,取平均值,取平均值作為試件的硬度值。

5、對形狀復(fù)雜的試件要采用相應(yīng)形狀的墊塊,固定后方可測試。對圓試件一般要放在V形槽中測試。

6、加載前要檢查加載手柄是否放在卸載位,加載時動作要輕穩(wěn),不要用力太猛。加載完畢加載手柄應(yīng)放在卸載位置,以免儀器長期處于負荷狀態(tài),發(fā)生塑性變形,影響測量精確度。
