性能特點如下:

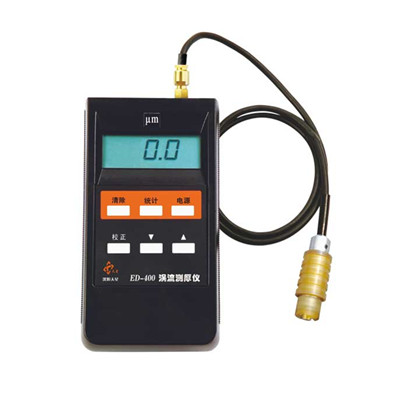

ED400型渦流測厚儀是ED300型測厚儀的改進型,儀器性能顯著提高。

儀器適于測量各種非磁性金屬基體上絕緣性覆蓋層的厚度。主要用于測量鋁合金型材表面的陽極氧化膜或涂層厚度,還可用于測量其它鋁板、鋁管、鋁塑板、鋁零件表面的陽極氧化膜或涂層厚度,測量其他有色金屬材料上絕緣性覆蓋層的厚度,測量塑料薄膜及紙張厚度。

儀器適于在生產現場、銷售現場或施工現場對產品進行快速、無損的膜厚檢查, 可用于生產檢驗、驗收檢驗和質量監督檢驗。

儀器符合**標準GB/T4957-2003 《非磁性金屬基體上非導電覆蓋層厚度測量渦流法》。

天星渦流測厚儀自1993年開始生產以來,伴隨著我國鋁加工行業的成長,其自身也在不斷改進和提高,目前,已生產了ED200型、ED300型和ED400型三代產品, ED400型渦流測厚儀是*新一代產品,其產品質量和測試精度達到國外儀器水平,其耐用性非常突出,超過國內外儀器。天星測厚儀以良好的質量,及時、優質、低費用的售后服務得到用戶的廣泛贊譽和認可,天星測厚儀在鋁型材行業的市場占有率超過90%,成為該行業的**產品。

儀器特點:

ED400型渦流測厚儀與ED300型相比,具有如下特點:

量程寬   ED400型渦流測厚儀量程達到0～500μm。

精度高   測量精度達到2%。

分辨率高   分辨率達到0.1μm。

校正簡便   只校正“0”和“50μm”兩點,即可在全量程范圍內保證設計精度。

基體導電率影響小   基體材料從純鋁變化到各種鋁合金、紫銅、黃銅時,測量誤差不大于1～2μm。

可靠性提高   采用高集成度、高穩定性電子器件,電路結構優化,儀器可靠性提高。

穩定性提高   采用先進的溫度補償技術,測量值隨環境溫度的變化很小。儀器校正一次可在生產現場長期使用。

探頭芯壽命長   采用高強度磁芯材料,微調了探頭設計,探頭芯壽命可大大延長。

探頭可互換   外接式探頭,探頭損壞后,使用者可自行更換備用探頭。儀器無需返廠維修。

標準配置:

主機

探頭

基體(6063鋁合金)

校正箔片   一套4片(附檢測報告)

儀器箱

可選附件:

備用探頭

基體

校正箔片(附檢測報告)

技術參數:

測量范圍:     0～500μm

測量精度:     0～50μm:±1μm;

                   50～500μm:±2%

分 辨 率:      0～50μm:0.1μm;

                   50～500μm:1μm;

                   0～500μm:1μm(可選)

使用溫度:     5～45℃

外形尺寸:     150mm×80mm×30mm

重      量:     280g

硬度計注意事項:

除了各種硬度計使用時特殊注意事項外,還有一些共同的應注意的問題,現列舉如下:

1、硬度計本身會產生兩種誤差:一是其零件的變形、移動造成的誤差;二是硬度參數超出規定標準所造成的誤差。對第二種誤差,在測量前需用標準塊對硬度計進行校準。對洛氏硬度計校正結果,差值在±1之內合格。差值在±2之內的穩定數值,可以給出修正值。差值在±2范圍之外時則**需對硬度計進行校正維修或換其他硬度測試法測定。

洛氏硬度各標度有一事實上的適用范圍,要根據規定正確選用。例如,硬度高于HRB100時,應采用HRC標度進行測試;硬度低于HRC20時應用HRB標度進行測試。因?yàn)槌銎湟?guī)定的測試范圍時,硬度計的精確度及靈敏度較差,硬度值不準確,不宜使用。其他硬度測試法也都規定有相應的校正標準。校準硬度計用的標準塊不能兩面使用,因標準面與背面硬度不一定一致。一般規定標準塊自標定日起一年內有效。

2、在更換壓頭或砧座時,注意接觸部位要擦干凈。換好后,要用一定硬度的鋼樣測試幾次,直到連續兩次所得硬度值相同為止。目的是使壓頭或砧座與試驗機接觸部分壓緊,接觸良好,以免影響試驗結果的準確性。

3、硬度計調整后,開始測量硬度時,**個測試點不用。因怕試樣與砧座接觸不好,測得的值不準確。特**點測試完,硬度計處于正常運行機制狀態后再對試樣進行正式測試,記錄測得的硬度值。

4、在試件允許的情況下,一般選不同部位**少測試三個硬度值,取平均值,取平均值作為試件的硬度值。

5、對形狀復雜的試件要采用相應形狀的墊塊,固定后方可測試。對圓試件一般要放在V形槽中測試。

6、加載前要檢查加載手柄是否放在卸載位,加載時動作要輕穩,不要用力太猛。加載完畢加載手柄應放在卸載位置,以免儀器長期處于負荷狀態,發生塑性變形,影響測量精確度。
