性能和特點:

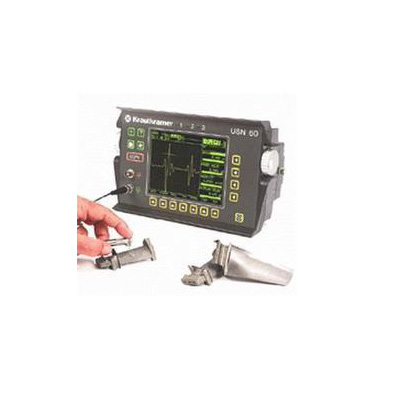

USN60既有數字設計的眾多優點,又兼具以前只有在模擬CRT顯示中才能獲得的詳細動態回波信息。與眾不同的信號處理技術,可以顯示波形強度變化等A掃描信息,將數字儀器久違的"模擬圖像&性能"又重新帶回到您面前。高分辨率(640x480pixels)彩色液晶顯示,60Hz刷新率和實時測量技術,能為液浸法和焊接檢測提供快捷流暢的顯示。兩個獨立的缺陷閘門,界面閘門選項,6KHz脈沖重復頻率,實時TTL和模擬輸出,讓USN60具有廣闊的檢測應用范圍。獨特的智能觀察功能更可為關鍵掃查和旋轉工件掃查顯示*重要的信息。

USN60的質量,經久耐用、可靠性和便于操作的優點,滿足了您對K.K公司USN儀器系列的期待。從野外操作到高分辨率薄壁測量,從大工件檢測到液浸法系統的工作,USN60拓寬了便攜式超探儀的應用范圍。

鮮艷的色彩

可從四種彩色中選擇適合當照條件和個人喜好的顏色

八種A掃描顏色選擇,能減輕視疲勞

亮度調節確保在任何光照條件下都易于觀察

帶顏色的閘門和閘門功能更容易識別和快速調節

數字化優點

四種凍結模式,達到波形評價和比較的*佳狀態

帶曲率校正的三角法缺陷定位計算

凍結后模式支持凍結回波的時基調整

四個數字顯示格和大顯示格能同時顯示用戶選擇的A掃描信息

疑問鍵隨時提供幫助信息

存儲約250組儀器設置或帶A掃描的檢測結果

報告輸出配合多種打印機,包括HPDesk jet和Laser jet及EPSONFX/LX

升級CD可幫助客戶通過AGFA公司的網頁完成操作軟件的升級

模擬性能和系統能力

高分辨率(640×480pixels)彩色液晶顯示

15Hz到6KHz脈沖重復頻率

智能觀察功能

"Sparkle"功能能像模擬儀器一樣顯示波形的強度變化

RF顯示模式

實時模擬和TTL輸出,能處理許多系統應用的問題

250KHz到25MHz頻帶寬度,有8種可選頻率范圍匹配探頭

用戶喜愛的特點

快速旋鈕調節

自動校正功能

4種阻尼設置,配合探頭達到*佳效果

聲程范圍,從1mm到27940mm,覆蓋薄壁到大聲程工件

65種材料聲速可選

界面波到1次波或多次回波厚度測量

連電池重量?jī)H3公斤

技術參數:

檢測范圍:1～27940mm(鐵)連續可調或在預置范圍內可調

聲速范圍:250～16000m/s,連續可調,1m/s步進,65種材料聲速可選

顯示延遲:-20～3498us

探頭延遲:0～999.9us

阻尼:50、75、150、1000Ω

測試模式:脈沖回波法,雙晶法和穿透法

脈沖發生器:方波脈沖

脈沖電壓(方波脈沖模式):50～450v,步進為10v

脈沖寬度(方波脈沖模式):50～1000ns,步進為10ns

脈沖能量(方波脈沖模式):低、高

脈沖重復頻率:15～6000Hz,自動低、自動高和手動調節

增益:110dB,以0.1/0.5/1/2/6dB為單位分級調節;用戶可自己定義,可鎖定

頻率范圍;0.25～25MHz,有10種設置可供選擇

閘門監視器:兩個獨立的閘門

聲程測量:始波****回波,可選擇前沿或峰值多回波

整流:RF/全波/正/負半波整流

抑制:0～80%,線性

單位:公英制可選

輸出:TTL報警信號/模擬輸出/RS232輸出

顯示屏:98x113mm,640x480象素VGA,4種顏色可選,8種A掃描顏色可選,帶背光,可調節明暗度

A掃描尺寸:標準440x401象素,或440x201象素

A掃描刷新頻率:60Hz

數據存儲:*少200組數據,包括儀器的操作參數和A掃描,可保存2年

厚度值存儲:*多99999個厚度值

語言:德語、英語、法語、意大利語、葡萄牙語、西班牙語、丹麥語、瑞典語、挪威語、芬蘭語、荷蘭語、羅馬尼亞、捷克、斯洛文尼亞

探頭連接:Lemo或BNC接口

鍵盤:國際標準鍵盤

電源:6個NiMH(9Ah)電池,可工作6小時

工作溫度:0～55℃

存儲溫度:-25～70℃(不帶電池)

尺寸和重量:282x150x159mm,3kg
