編輯日期：2026-03-30

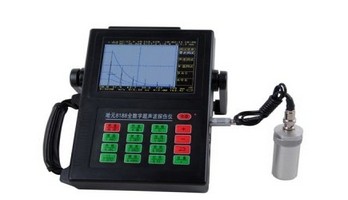

AYUT-8188D型電力專用探傷儀

國際國內先導:

※多通道電力金屬及非金屬(絕緣子、橡膠、石英、塑料等)系統探傷軟件(含全套電力*新國內探測規程);

※探傷全過程動態波形記錄存儲,可回放比對,從根本上解決了漏檢及誤判的現象,也徹底淘汰了原有的靜態波形單一存儲的不直觀問題。

※ 納米技術點觸按鍵,全中文菜單式操作界面及圖形提示,間潔明了。

※彩色顯示功能(背景、波形、閘門、曲線和報警數值),低功耗、高速、高亮、高分辨率真彩液晶顯示,室外強光下正常工作,背景色及波形顏色自由調節,屏幕亮度自由調節;

※強大的儀器硬件平臺,防磁、防靜電高標準設計、全進口內置器件。

※ 表面裂紋多點測深功能,克服了原始的超聲波對絕緣子/瓷瓶表面裂紋的無法解決的問題;

※ 進失波雙閘門控制,DAC門,直方門位、門寬和門高可任意調節,可自由設定聲光報警,同時顯示閘門中波的聲程、距離、振幅、缺陷當量數值;

※ 全進口高性能大容量無記憶效應安保鋰電池,自動保護充電,可連續工作12小時以上,可自由拆卸,可脫機獨立充放電。

※ 100組獨立探傷通道自由調用,全自動測試探頭零點、聲速及K值(角度)并實時自動保存。

※ 儀器自帶當前國際國內超聲波探傷標準(電力專用標準等)供用戶自由選擇,用戶還可以自由設定相應的探傷標準。

※ 大容量存儲器,10000幅以上波形數據空間,軍工級黑閘子功能,數據**丟失。

※ 自動生成DAC、AVG、TCG曲線,隨增益、聲程自動擴展,取樣點不受限制,并可直接調節相應的補償數據及波形高度,可進行自動浮點修正。

※ 缺陷回波(水平、垂直、距離、波幅、dB當量、孔徑Ф值),隨采樣點適時顯示,并可進行曲面修正。

※ 進波、失波檢測、射頻檢波**掃描檢測。

※支持B-掃描功能,實時描述缺陷橫截面。

※重復頻率多元可調,用戶根據探傷速度自由選擇。

※ 多種(USB高速接口、SD卡轉接、LAN網絡傳輸、RS232串口)計算機雙向通訊手段,VGA輸出可外接顯示器,可自由編輯探傷報告格式,自由選擇存儲及打印方式。

※ 超薄、超輕,探傷輕松自如,適宜移動作業及野外高空作業。

工作模式:單/雙/穿透/表面波/爬坡/可變角度等

檢波方式:RF/全波(射頻)/正/負半波整流

阻尼:高、中、低阻尼(200pF/1nF)自動匹配

包絡:全過程自動搜索記憶及動態記憶

抑制:0-99%線性抑制

尺寸:240×160×48mm

重量:1.18Kg

主要技術參數:

●可變多向測試:10-360度

●聲程測量:數字顯示聲程。初始波與**個波之間、或兩個波之間,可選擇閘門中的回波前沿或峰值

●測量分辨率:0～99.99mm時為0.01mm;100～999.9mm時為0.1mm;1000mm以上為1mm

●顯示延遲:-10～1000 mm

●探頭延遲:0～200/400 us

●工作頻率:非金屬0.25～120MHz /金屬0.2～1MHz/0.5～4MHz/0.8～8MHz/2～20MHz

● 掃描(檢測)范圍:0.1～15000mm(1m/s步進連續可調)

●聲速范圍:0～9990m/s

● 增益范圍:0-120dB(0.1/2.0/6.0dB步徑)

● 動態范圍:≥36dB

● 垂直線性:<1%

● 水平線性:<0.1%

● 分辨力:>45dB

● 靈敏度余量:>65dB

● 電噪聲電平:≤8%
