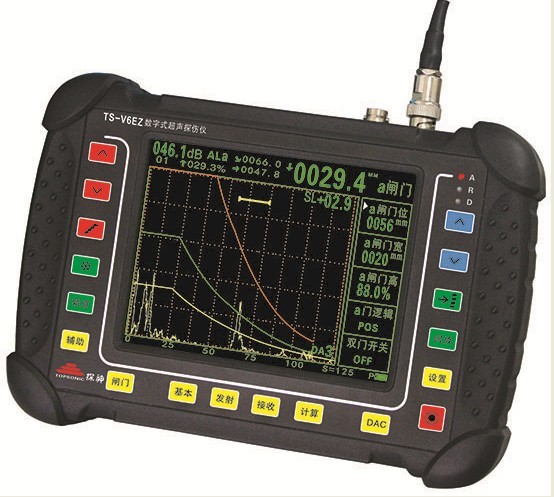

TS-V6e Plus型數字式超聲探傷儀體現了*新的超聲探傷儀設計和制造技術,**的融合了科技與人性,典雅與時尚。它是一款功能實用、性能**的數字式超聲探傷儀,其質量水平不僅符合,而且還超過了國標(JB/T10061-1999)要求。采用國內**創的一體化電路,免維護設計;獨具發射脈沖重復頻率、幅度和寬度調節功能;高速USB接口系國內**創。完全自主知識產權,便于儀器升級!實時動態記錄波形,滿足新容規要求!

功能和特點:

采用國際*先進(國內**創)的工控型CPU系統,雙CPU協同工作,儀器控制部分與數據處理部分獨立工作,系統運行高速可靠,現場性能**。

全中文觸摸式鍵盤,直觀易記;全中文操作提示,容易掌握,使用方便。

自動測定儀器和探頭(含曲面探頭)性能,儀器校準自動化,可測量材料厚度和材料聲速。日歷時鐘,儀器能自動記錄工作日期和時間。

16個獨立探傷頻道(可擴展**500個頻道),多種探傷工藝和探傷標準自動生成,可自由設置各行業探傷工藝標準,現場探傷無需攜帶試塊。

高靈敏度,增益達110dB,回波抑制1～90%任意可調,不影響儀器增益和線性。

DAC、AVG曲線自動生成并能分段制作,取樣點不受限制,并可進行補償與修正。DAC曲線隨增益自動浮動隨聲程自動擴展。可實現指定回波的距離波幅補償。

實時動態記錄探傷波形數據,動態回放探傷波形數據,USB上傳動態探傷波形數據,軟件動態分析探傷波形數據;硬盤式動態記錄,記錄總時間約為兩個小時。

缺陷回波參數(距離、水平、垂直、波幅、dB當量、孔徑Φ值)實時顯示。

具有峰值記憶、回波包絡、波形凍結、焊縫截面示意等功能。

進波和失波報警功能,門位、門寬、門高任意可調。

500組探傷工藝和數據存貯,FLASH RAM存儲器技術(同黑匣子),離電**保存。

數據處理能力強,可按日期和序號進行檢索和處理,可與計算機實現數據通訊。打印報告無需專配打印機。

鋰電池供電,低功耗設計,可連續工作6小時以上。低電壓工作報警和自動保護關機。

小體積,大視角,高清晰,真彩色,彰顯視覺新感觸。在強陽光下無需遮光罩,就能獲得滿意的觀察效果。

超薄(厚僅42mm)、超輕(含電池1.18Kg),性能優越,功能齊全體現科技新魅力;人性設計的舒適手感,使您在探傷時輕松自如。

主要技術指標:

探頭方式:直、斜、雙晶、竄透

增益范圍:0～110dB(0.1,1.0,2.0,6.0,12.0,20.0dB步進)

探測范圍:0.0～6000.0mm

頻帶寬度:0.5～15.0MHz

水平線性:<0.1%

垂直線性:<3.0%

分 辨 率:>36dB

動態范圍:>36dB

靈敏度余量(2.5MHz Φ20):>60dB

閘 門:門位、門寬、門高連續可調

DAC、AVG曲線:任意點,可選擇

打印輸出:存儲波形和數據

顯 示 器:5.7"真彩顯示320×240

電池工作時間:>8小時

工作溫度:-20℃～50℃

電 源:7.2VDC,220VAC

外形尺寸:215(長)×138(寬)×42(厚)(mm)

整機重量:1.18Kg(含電池)
