一、產品概述
THAW系列微機控制彈簧支吊架**測試臺主要用于彈簧支吊架、恒力彈簧支吊架、碟簧支吊架、支座裝置等相關產品進行力學性能測試。

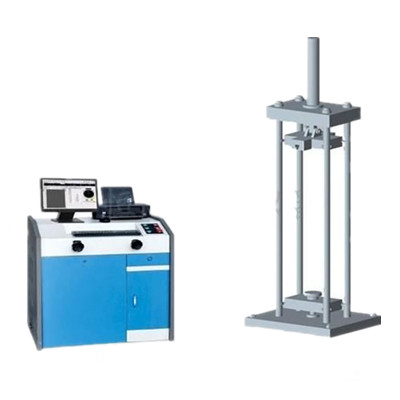

本機由四立柱油缸上置式主機、琴式油源控制柜、試驗機測控系統和計算機組成,油泵采用低噪音高性能柱塞泵。拉力、壓力檢測空間位于主機下部。試驗空間的調整及試驗力的加載通過移動雙向油缸實現。試驗過程采用計算機自動控制。輪輻式負荷傳感器測力、高精度位移傳感器測試樣變形量、計算機屏幕實時顯示,具有自動存儲、打印功能。

二、產品特點
特制超長油缸使彈簧支吊架**測試臺可完成對超大變形量試樣的準確測試,底座上T型槽可對不對稱固定的吊架進行試驗。

三、主要技術參數

四、設備配置
彈簧支吊架**試驗臺主機一臺;
琴式油源控制柜一套;
高精度輪輻式負荷傳感器一支;
高精度變形測量裝置一套;
品牌計算機一臺;
彩色噴墨打印機一臺;
WINDOWS操作環境下的HST試驗機專用高性能測試軟件一套;
高性能電液伺服閥及閥塊組一套;
HST-AD800全數字?jǐn)?shù)據測控采集系統一套;
高性能電液伺服控制放大器一套。

五、測控軟件簡介
基于WINDOWS操作平臺,軟件操作簡單、功能強大,人機對話式結構;
同時實時記錄力-時間,變形-時間、力-變形試驗曲線,可隨時切換觀察,任意放大縮小,水平或垂直移動,實時高速采樣;
試驗數據采用標準數據庫管理方式,自動保存所有試驗數據和曲線;
試驗過程中實時顯示試驗曲線,試驗完成后試件的測試數據、曲線和試件信息都會在這操作窗口中顯示出來;
可對歷史試驗數據進行數據庫查詢,只需輸入一定的條件,可以把試驗數據立即找到;
只需用鼠標操作就可以對兩個采集通道進行調零,系統一般只需一次調零即可,在正常使用情況下,系統會自動回到真正的零點;
可對一批同類試件進行匯總分析,對測控?cái)?shù)據進行對比并計算平均值,可以對試件進行成批匯總打印;
提供多種報表打印格式,用戶可根據需要編輯任何格式的報表(批量處理、控制編程器、MaxDoc報表處理器、MaxXls報表處理器等)。
