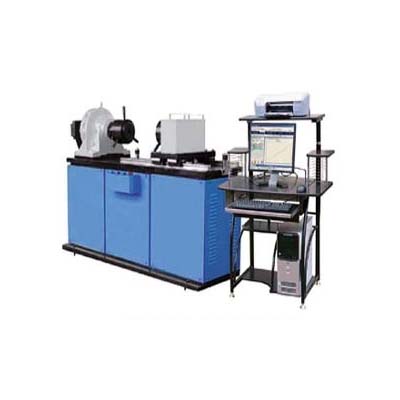

NZW系列微機控制扭轉試驗機

一.簡介

微機控制電子式扭轉試驗機是由加載系統、傳動系統、S9003數字式數據采集處理系統及計算機測量控制顯示系統等組成。適用于金屬材料、非金屬材料以及各類構件如傳動軸、半軸等靜態力學的性能測試。該機采用臥式結構。計算機屏幕顯示,S9003數字式數據采集控制系統和全數字交流伺服系統組成閉環控制。采用精密減速器傳動,具有加載均勻、穩定、無沖擊、數據采集控制準確等特點。

試驗測試功能:Win2000/XP中文操作平臺,具有變結構PID參數調節功能,實現扭矩、扭轉角度、變形全閉環控制。使用以圖形為界面的視窗式操作系統,可設定顯示屏幕及操作面板;可設定試驗速度及各種控制參數;可實時顯示基本試驗結果(斷裂值、峰值);可實時顯示試驗過程各種相關參數圖形;可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限。不同的用戶可進入不同的管理界面、分三級用戶管理權限。

整機利用進口全數字交流伺服控制系統及STC300數字式數據采集處理系統,光電編碼器采集試樣的扭轉角度。

適用于金屬材料、非金屬材料、復合材料以及構件的扭轉性能測試?？筛鶕?jù)**標準《GB/T10128-1998 金屬室溫扭轉試驗方法》進行試驗和提供數據。

設計依據:JB/T9370—1999《扭轉試驗機技術條件》

用戶也可以提供相關的技術標準,按照用戶提供的標準實現試驗機的控制以及相關數據采集及處理。

【主 機】采用臥式結構,主體結構采用框架結構,以保證整機的剛性。主傳動軸、夾具采用優質鋼材,保證其使用壽命。試樣的安裝拆卸方便、快捷。夾頭的移動端采用精密重型導軌,使其能自由移動,將試件的軸向拉力減少到*小。

【驅動系統】由進口全數字交流伺服控制系統驅動。速度調節范圍寬,加載均勻、穩定。

【傳動系統】采用精密減速器傳動,保證傳動的均勻、穩定及傳動精度。橫向空間0～600mm范圍內任意手動調節。

【測量顯示系統】該機采用光電編碼器采集試樣的扭轉角度,高精度扭矩傳感器采集試樣的扭矩,高精度旋轉編碼器測量試樣的扭轉變形。計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線等。

【軟件操作】

①控制模式采用智能專家設置系統,用戶可以根據自己的實際要求編制試驗過程控制方式,自動完成試驗。

② Windows2000/XP全中文界面,人機對話方式。試驗的全部操作均借助CRT,通過計算機鍵盤與鼠標完成,計算機屏幕顯示試驗扭矩T,扭轉角度θ,各種試驗曲線(扭矩-時間曲線、扭矩-角度曲線、角度-時間曲線等)試驗機工作狀態等。

③曲線坐標的大小可以根據實際的試驗數據進行調整。

④輸出打印各種試驗報表格式(報表格式可以Excel或Word格式輸出)。

⑤符合JB/T9370—1999《扭轉試驗機技術條件》及GB10128—1988《金屬室溫扭轉試驗方法》數據處理的相關要求。

⑥可以檢測試件的切變模量G值、屈服點τs、上屈服點τsu、下屈服點τsl、抗扭強度τb等。扭矩和扭轉角自動跟蹤測量,并顯示試驗曲線。顯示試驗的扭矩值、扭轉角、扭轉速度。 試驗結束后,自動進行試驗數據處理,能自動求取材料的切變模量G、規定非比例扭轉應力τp、屈服點、上屈服點τsu、下屈服點τsl、抗扭強度τb等性能參數。能根據用戶要求可隨意編制報告格式并可輸出打印試驗報告。

★ 試驗過程可以實現模擬再現。

★ 試驗機可以實現連續加載和任何負荷下保持載荷兩種功能。試驗過程中無沖擊和震動,具有良好的讀數穩定性。

★ 可以任意多條試驗曲線疊加對比、輸出打印。

★ 可以進行數字化調零和標定。

★ 試驗數據采用數據庫管理方式,便于查詢和維護。

★ 軟件系統的操作可以實現三級用戶管理,**、方便、快捷。

試驗操作界面如下:

【**保護系統】過載保護、過電流、過電壓保護、超速保護等。

三.試驗臺主要技術參數:

1 *大扭矩:20/50/100/200/500/1000/2000/5000Nm;★

2 試驗機準確度等級:1級;

3 扭矩測量范圍:2%-**F.S;★

4 扭矩示值相對誤差:示值的±1%以內;

5 扭矩分辨力:*大扭矩的1/100000(全程不變化);★

6 扭轉角測量范圍:0-9999°;★

7 扭轉角示值相對誤差:示值的±1%以內;

8 扭轉速度:3.6-360°/min(無級調速);

9 扭轉速度相對誤差:設定值的±0.5%以內;

10 夾頭間*大距離:600mm以上;★

11 試樣平行段*小直徑: φ8-φ20mm;

12 電源電壓:AC220V 50Hz

13 主電機功率: kW

三. 試驗臺主要配置:

1 主機框架及傳動部分 一套;

2 進口伺服電機及調速系統 一套;

3 進口精密減速機 一臺;

4扭矩傳感器 一只;

5扭轉角測量系統 一套;

6 扭轉計 一套;(選配)

6 基于DSP的全數字閉環測控系統一套:

(1)實現全數字三閉環(應力、應變、位移)控制;

(2)基于DSP的控制系統平臺;

(3)采用USB通訊;

(4)高精準數據采集系統及光電編碼器位置捕獲模塊

7 標定杠桿 一套

8 砝碼托盤 一件

9 扭轉夾具 一套;

10 隨機工具 一套

11 隨機文件 一套

12 專用試驗軟件 一套;
