一、簡介
該系列微機屏顯式鋼絞線試驗機,主要用于預應力混凝土鋼絞線的拉伸試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T5224-1995《預應力混凝土鋼絞線》的要求。

二、方案描述
1、主機

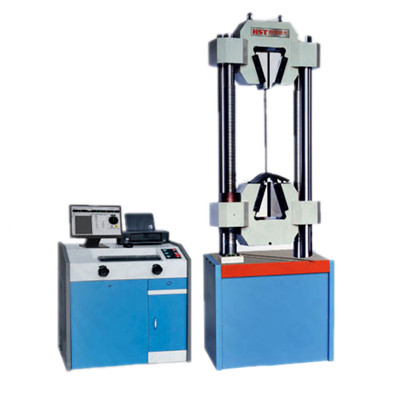

本機由四立柱雙絲杠油缸下置式主機及油源控制柜組成。拉伸空間位于主機上方,壓縮、彎曲試驗空間位于主機下方即中橫梁和工作臺之間。
2、傳動系統
試驗空間的調整通過中橫梁移動來實現,中橫梁升降采用鏈條傳動。
3、鉗口部分夾持特點
3.1特制超厚鉗口座使鋼絞線在拉伸時完全包含在鉗口座體內從而保證鋼絞線試樣在中間斷裂。
3.2特質高硬度(HRC68-70)加長鉗口提高了夾持捻距和接觸面積并采用液壓自動夾緊,使試樣夾持更牢靠不易打滑。
3.3在鉗口座和鉗口卡板之間增加了耐磨襯板,杜絕金屬拉伸過程中氧化皮掉入致使鉗口座斜面劃傷報廢的現象,使夾持過程更順滑、夾持更牢靠。
4、**保護裝置
4.1當試驗力超過每檔*大試驗力的2%-5%時,過載保護,停機。
4.2當活塞升起達到上極限位置時,行程保護,油泵電機停機。
4.3外圍有**防護網,防止試驗過程中試樣外沖。

三、技術參數
