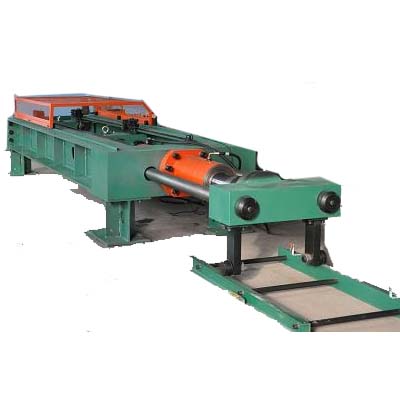

WLW-B系列微機控制電液伺服板材臥式拉力試驗機
★ 主要用途:
WLW-B系列微機控制電液伺服板材臥式拉力試驗機,采用型鋼焊接框架,單出桿雙作用活塞缸施加試驗力,負荷傳感器測力,根據試樣規格長度可有級調整拉伸空間,計算機屏幕控制并顯示試驗力及試驗曲線,按試驗方法的要求自動處理試驗數據,本機為板材類產品拉伸試驗專用設備, 也適用于對金屬材料或非金屬材料的抗拉強度試驗。具有操作靈活方便,加載平穩,機體承載能力強等優點。
★ 性能特點:
1 主機:
1.1機架采用型鋼焊接,通過前后夾頭座、油缸及前橫梁組成系統主結構;
1.2后夾頭座采用手動推動方式進行試驗空間有級調整;
1.3主機外形在滿足臥式試驗設備技術要求的基礎上進行設計,造型簡潔明快、比例協調、色彩搭配合理,使試驗設備的穩定性、**性、美觀性達到**統一。
2 油源系統(泵站):
2.1 10l/min,30MPa恒壓泵組:采用國內知名品牌電機,進口低噪聲高壓齒輪泵。
2.2 電機安裝配有減振裝置(選用減振墊),以減小振動和噪音;
2.3油箱:全封閉標準油箱,容積80升,配油溫計、油位計,精密壓力過濾器,空氣濾清器等并帶有油溫、液位、油阻保護與指示裝置,根據油路的使用要求配高精度的濾油裝置。
2.4具有溫度過限、濾油器堵塞、液位過低等自動停機或報警功能;
2.5管路系統:主油缸加載器、夾頭作動器的液壓管路采用高壓軟管連接。
3 控制系統:
3.1 數字化雙通道控制系統,結構一致,提高了各通道的互換性;
3.2 計算機屏幕完成集成的數據控制顯示與試驗曲線顯示功能;
3.3 數據存儲功能完善,可進行歷史數據再現與圖形顯示;
★ 技術參數:
