一、產品概述

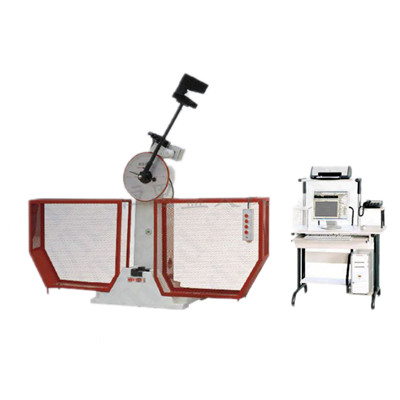

JBW-Z型微機控制全自動沖擊試驗機用于測定金屬材料在動負荷下抵抗沖擊的性能,以便判斷材料在動負荷下的性質。利用擺錘沖擊前位能與沖擊后所剩余位能之差在度盤上顯示出來的方式,得到試樣的吸收功。適用于沖擊韌性較大的黑色金屬,如鋼鐵及其合金。
本機為自動控制試驗機,自動取擺、送料、定位、沖擊、放擺,操作簡便。采用氣動自動送樣,減去每放一次試樣需對中一次的麻煩,提高工作效率。在沖斷試樣后利用剩余能量即自動揚擺,準備做下次沖擊試驗,所以在連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造廠等部門更能體現其優越性。
本機配有電腦和打印機,具有雙顯功能。本機采用PLC自動控制和測量,并根據旋編測出的沖斷試樣后擺錘的反揚角進行運算,自動顯示反揚角β值和擺錘對試樣所做的吸收功,及沖擊韌性ak值,并可通過電腦和專用數據處理與控制軟件進行數據編輯和生成試驗報告,亦可儲存和打印試驗數據、三次試驗的平均功、及試驗時間和序號等內容,還可實現數據遠程傳輸。
本機主體采用鑄鋼材料,使其在整個試驗過程中剛性穩定,抗沖擊能力強,不易變形,試驗結果準確,使用年限長。采用大扭力離合器和大功率電機,使其在取擺及放擺時更加平穩無振動。
本機按照**標準GB/T 3808-2002《擺錘式?jīng)_擊試驗機的檢驗》開發生產,按照國標GB/T 229-2007《金屬材料夏比擺錘試驗方法》對金屬材料進行沖擊試驗,并符合JJG 145-2007《擺錘式?jīng)_擊試驗機檢定規程》。如果改變結構形式及更換相關零件,可同時滿足美標、歐標ASTM E23,EN 10045,ISO 148,ISO 83等國際相關標準的要求。

二、主要技術規格
